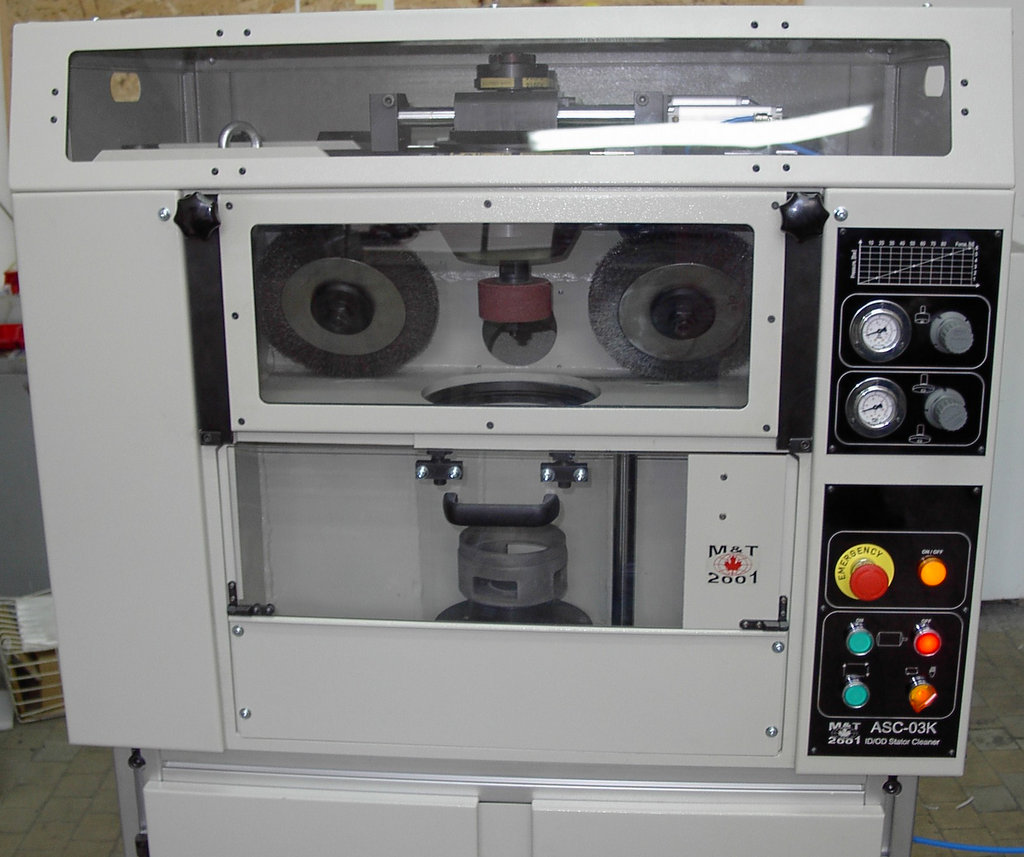

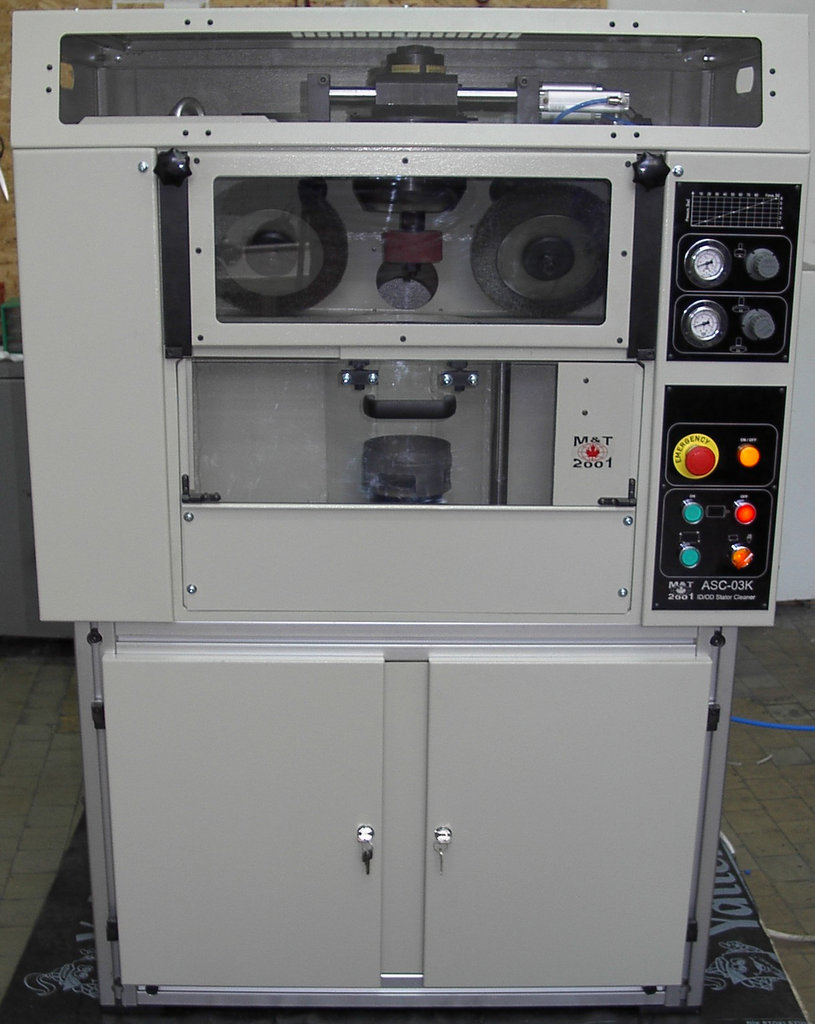

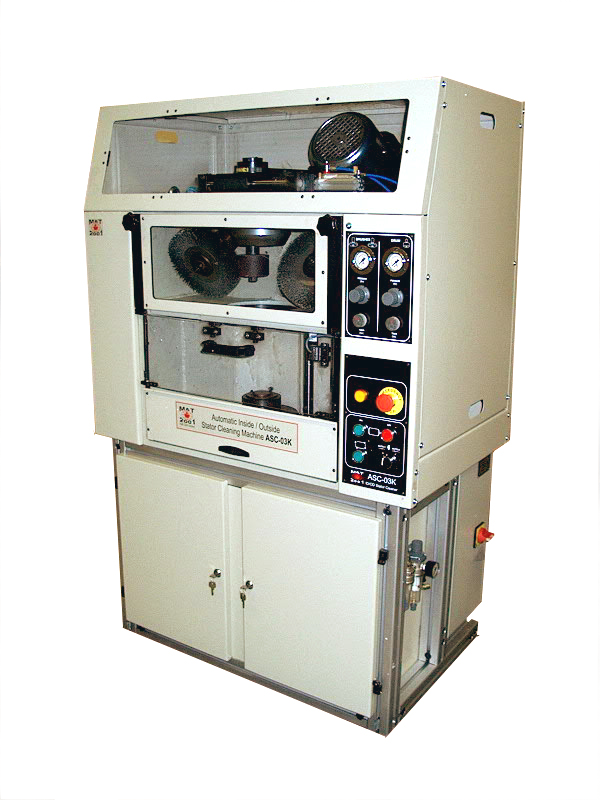

е автоматична машина за едновременно почистване на външните и вътрешните повърхнини на статорите и премахване на наслоените бои, ръжда, мърсотия и лакове. След като детайлът се зареди ръчно, машината осъществява напълно автоматичен работен цикъл. След като почистването е завършено, статорът се връща в изходно положение за ръчно сваляне от машината. Почистването на външната повърхнина се извършва от 2 метални четки, докато вътрешната повърхнина се почиства с шкурка.

Outside stator diameter range - 90 to 175 mm

Inside stator diameter range - 70 to 130 mm

Maximum stator stack width - 44 mm

Approximate Cycle time - 10 to 15 s

Production capacity - up to 240 pcs/h

Readjustment time - 60sec

Air pressure supply - 6 bar

Power supply - Upon request

Wire brush drive motors power - 2 x 2.2 kW

Sanding band drive motor power - 0.75 Kw

Work piece drive motor power - 0.25 kW

Sanding band diameter/width - 76.2(3”)/38.1(1.5”) mm

Overall dimensions L x W x H - 1000 x 655 x 1590 mm

Weight - 520 kg

×

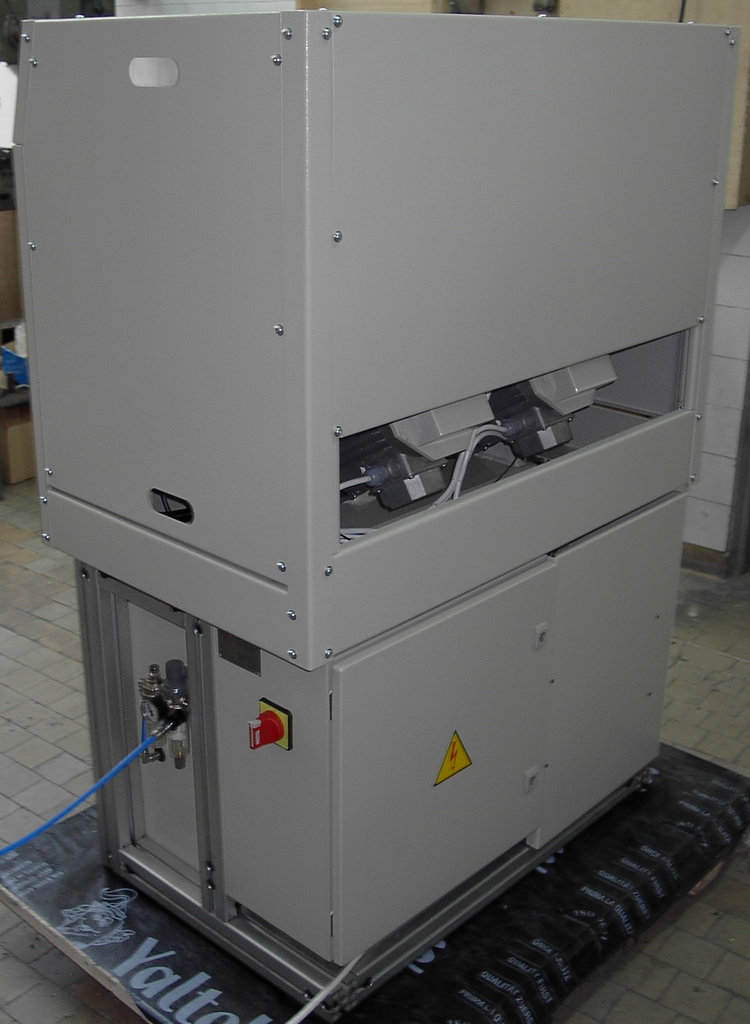

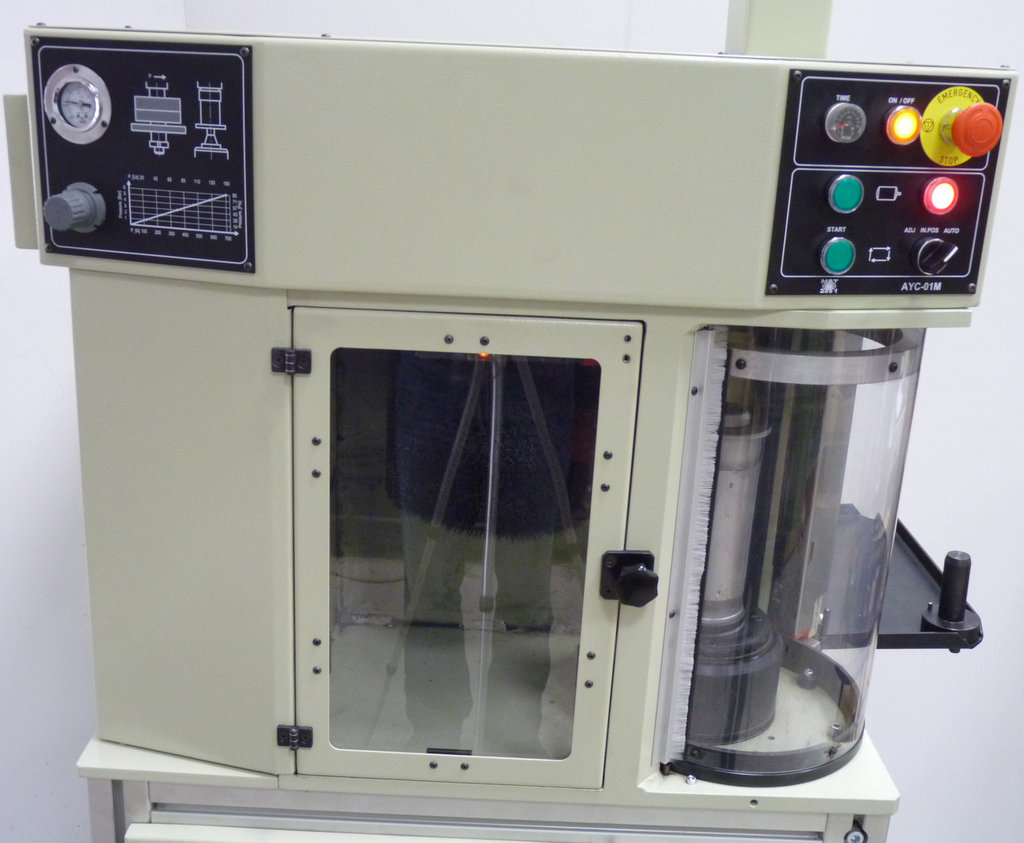

е автоматична машина за почистване на външните повърхнини на статори за алтернатори, статори за стартери и соленоиди от ръжда, боя и импрегнационен лак. Машината има автоматичен работен цикъл с ръчно зареждане / сваляне.

Work piece outside diameter range - 45…130 mm

Maximum length of work piece - 12...153 mm

Stroke of brush spindle slide - 100 mm

Stroke of lifting mechanism - 245 mm

Power of the electric motor for brushes rotation - 5.5 kW

Power of the electric motor for work piece rotation - 0.18 kW

Power supply - 3 x 415V, 50Hz

Air Pressure Supply - 6 bar

Maximum Air consumption - 60 NL/min

Adjustable cycle time - 5 … 60 sec

Production capacity - up to 180 pcs/h

Overall dimensions - L:970, W:790, H:1475 mm

Weight of the machine - 560 kg

×

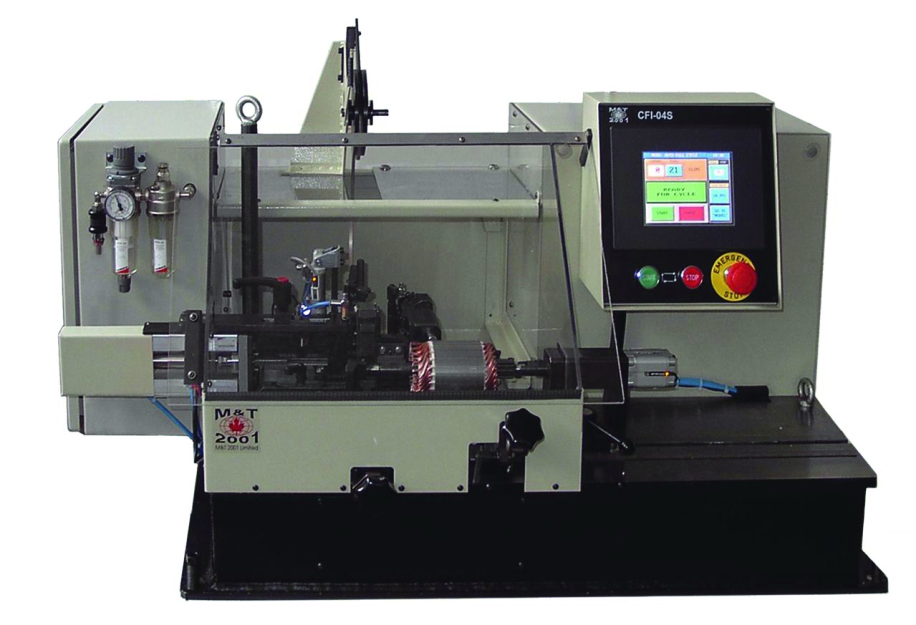

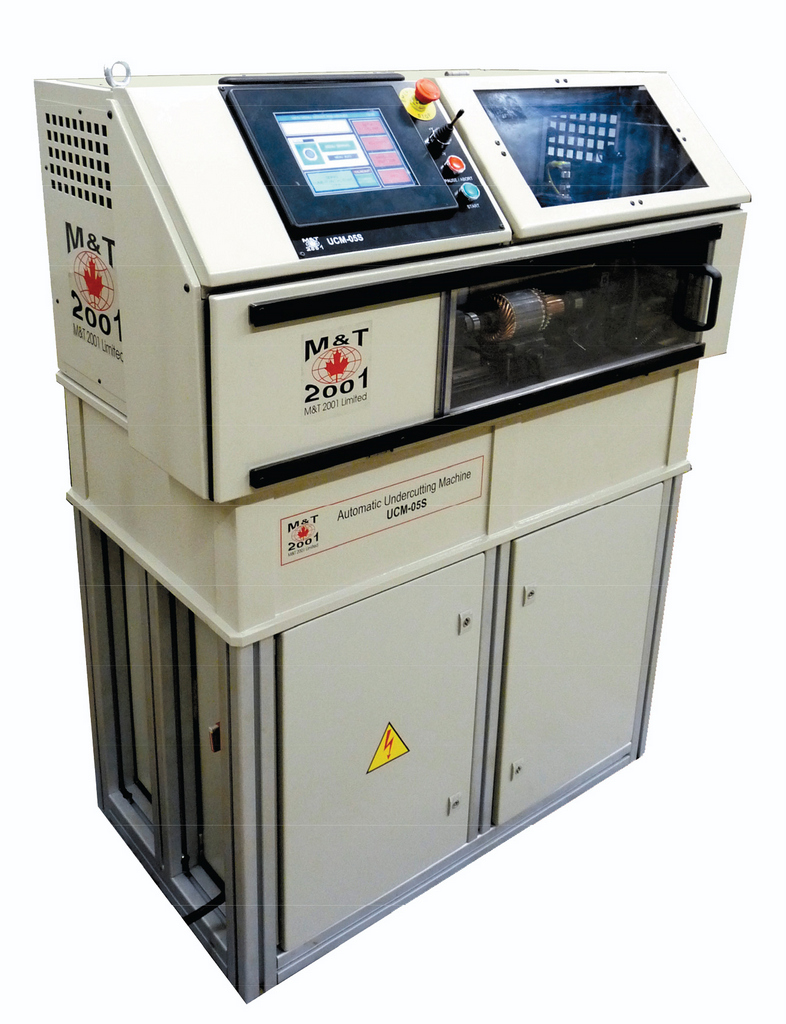

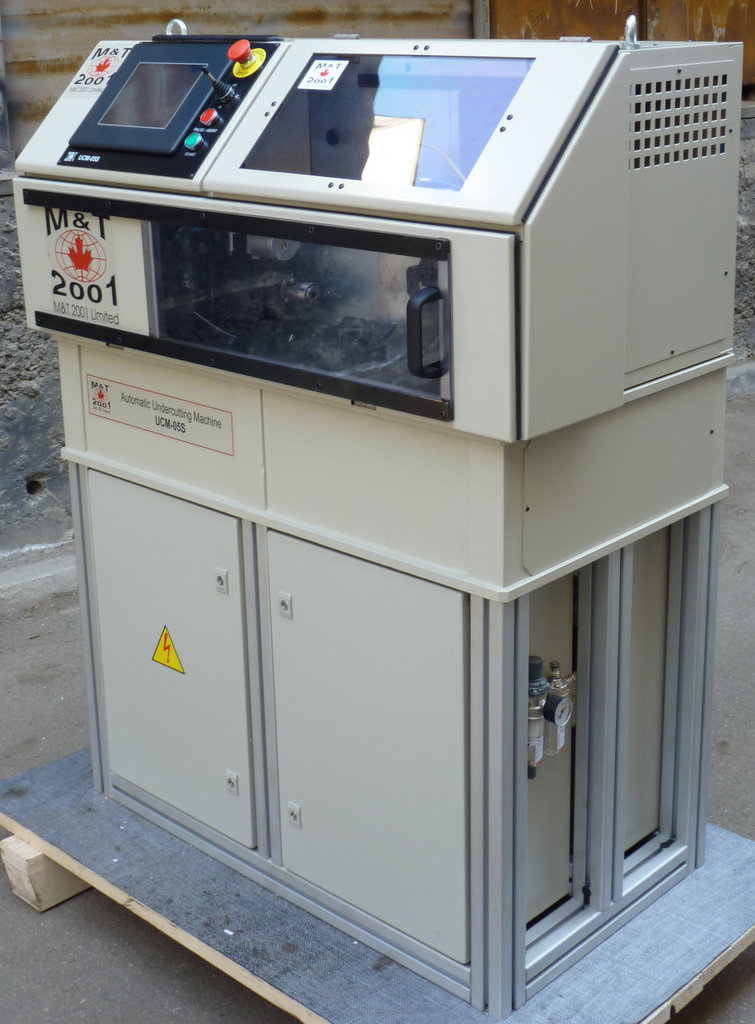

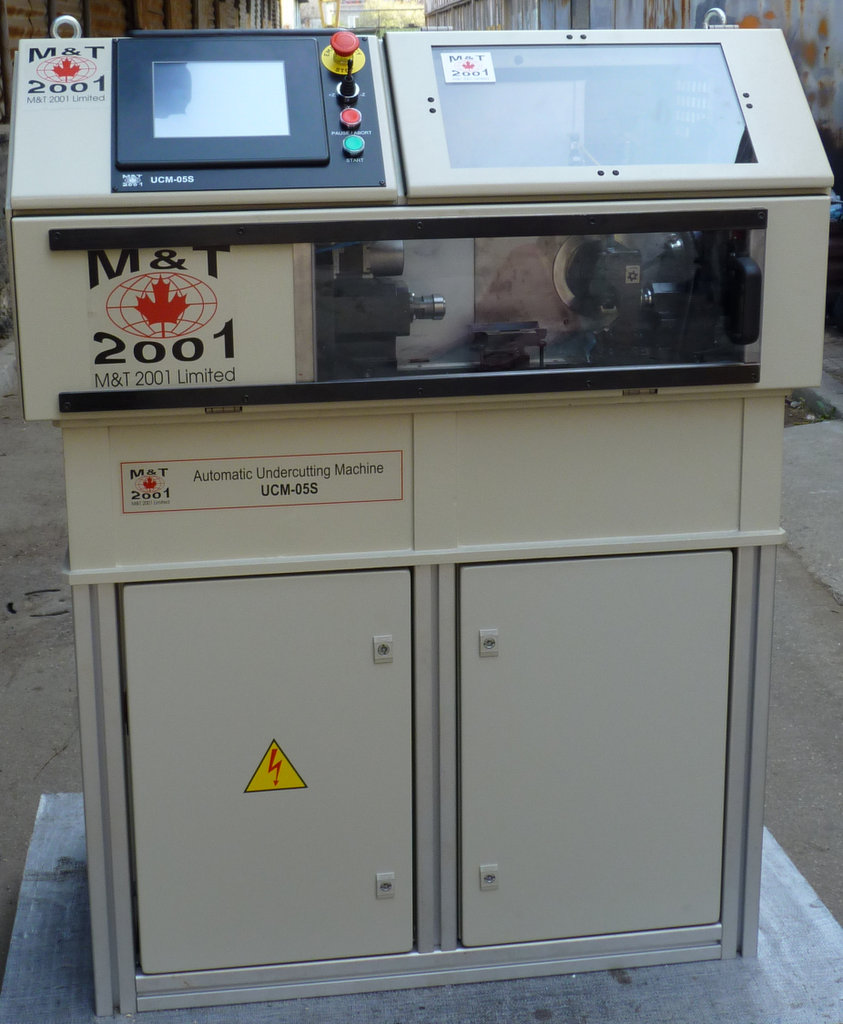

е автоматична високоточна машина за фрезоване на меканитовата изолация на колектора. Машината позволява обработката на изолацията на болшинството колектори.

Commutator Diameter - 26-80 mm

Number of Commutator Bars - 10-64

Armature Shaft Length - 110-500 mm

Armature Shaft End Diameter - 10-22 mm

Maximum Commutator Length - 80 mm

Maximum Spindle Rotation Speed - 7 000 rpm

2 feeding ranges - (0.05-0.25) and (0.5-5.0) m/min

Positioning accuracy - 0.005 mm

Depth of undercutting - 0.2 -1 mm

Дълбочина на канала - 0,2-1 mm

Maximum armatures types - 99 pcs

Productivity ( depends on # of bars,length of bars) - up to 120 pcs/h

Electrical Power Supply - 3x380 VAC, 50Hz, 1.5 kW

Air Pressure Supply - 6 bar

Air Consumption - 25 Nl/min

×

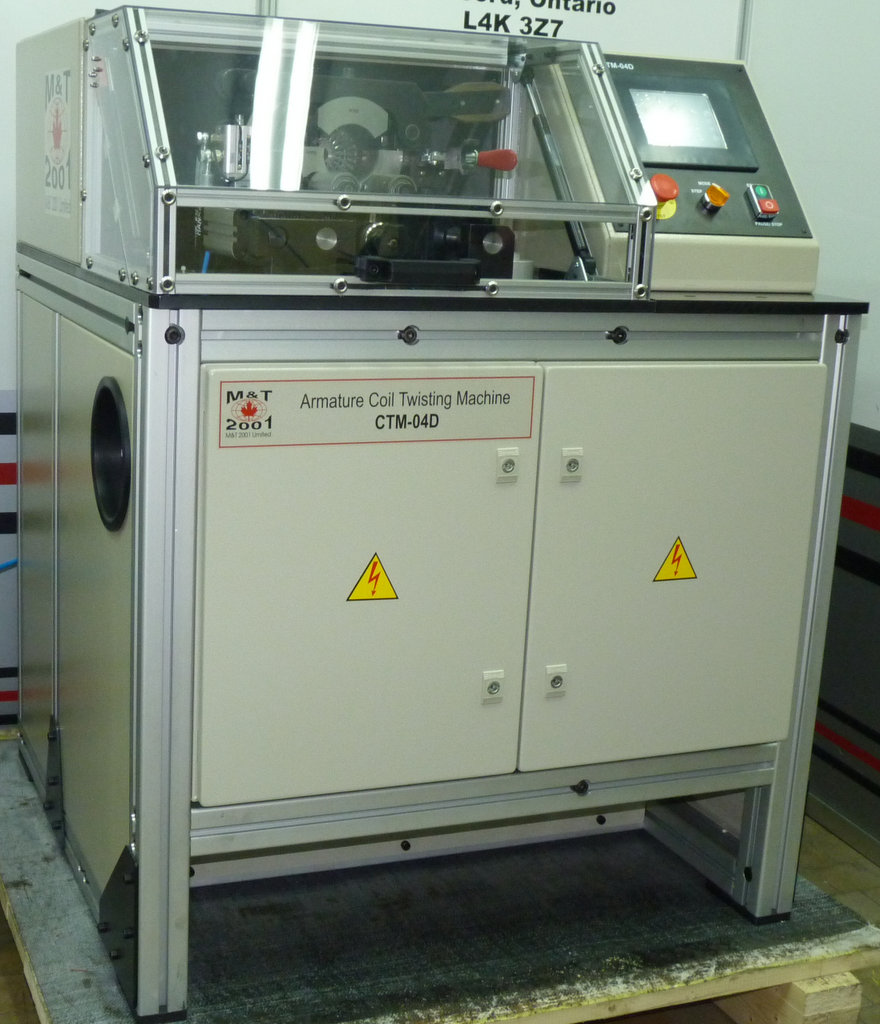

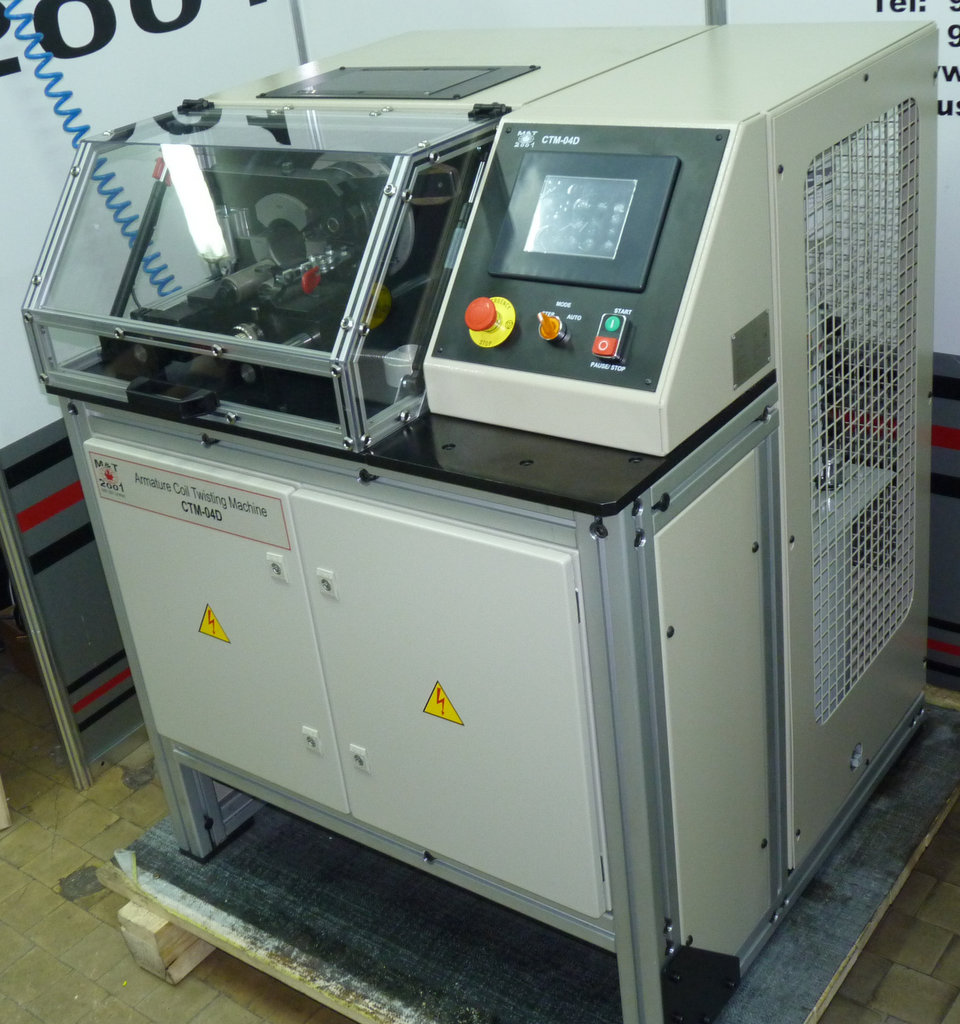

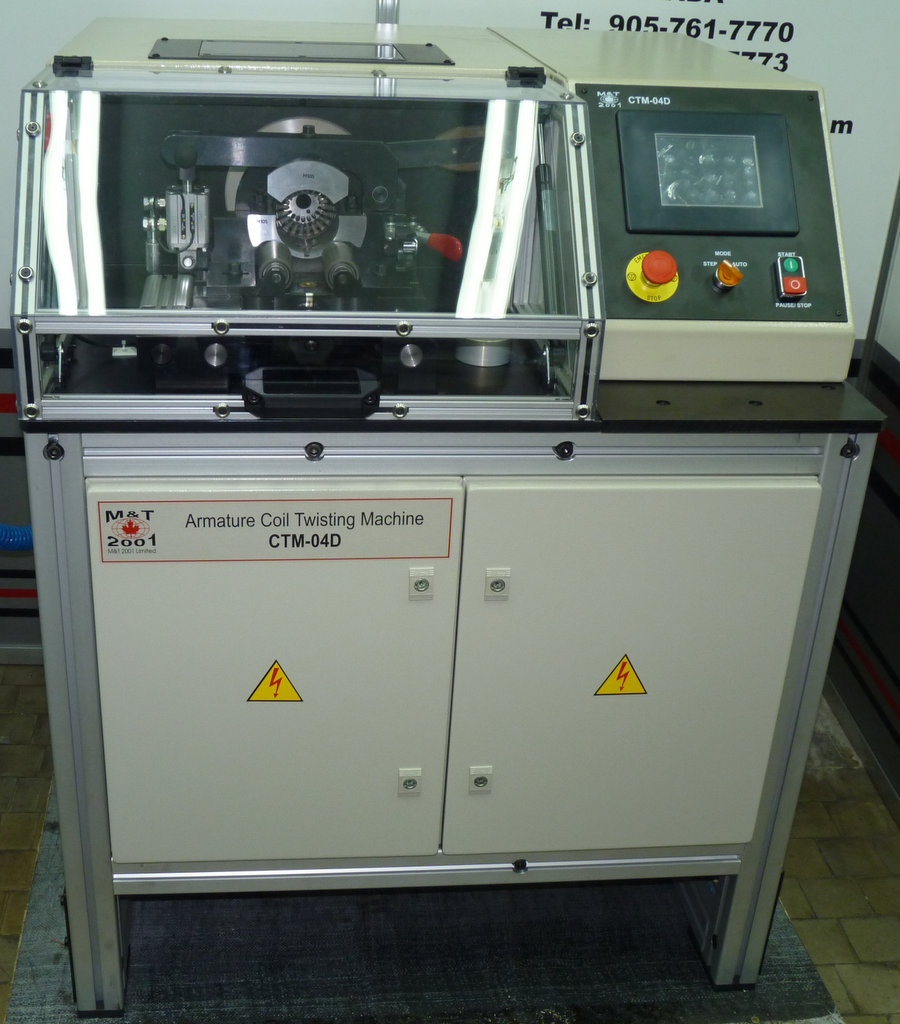

е последният ни модел машина с хидравлично задвижване за усукване краищата на роторните фиби. Предназначена да усуква фибите на голямогабаритни котви ... прилага нова технология при усукването. Високотехнологичният технологичен процес на усукване прави машината подходяща за приложения, при които се изисква високо качество и надеждност, като котви за стартери и стартер-алтернатори за автомобилната и авиационната промишленост. Технологичният процес може да бъде моделиран и се състои от 3 етапа.

Outside body diameter - 90-115 mm

Commutator side shaft length - 130-160 mm

Maximum twisting angle per spindle - 60 degree

Nominal twisting torque per spindle - 1600 Nm

Armature clamping force - 6000 N

Hydraulic pump motor power - 1,5 kW

Productivity - up to 240 pcs/h

Air Pressure supply - 4,5-6 bar

Power Supply - 3 x 400VAC,50/60Hz

Overall dimensions - L:920 x W:890 x H:1210 mm

Weight - 530 kg

×

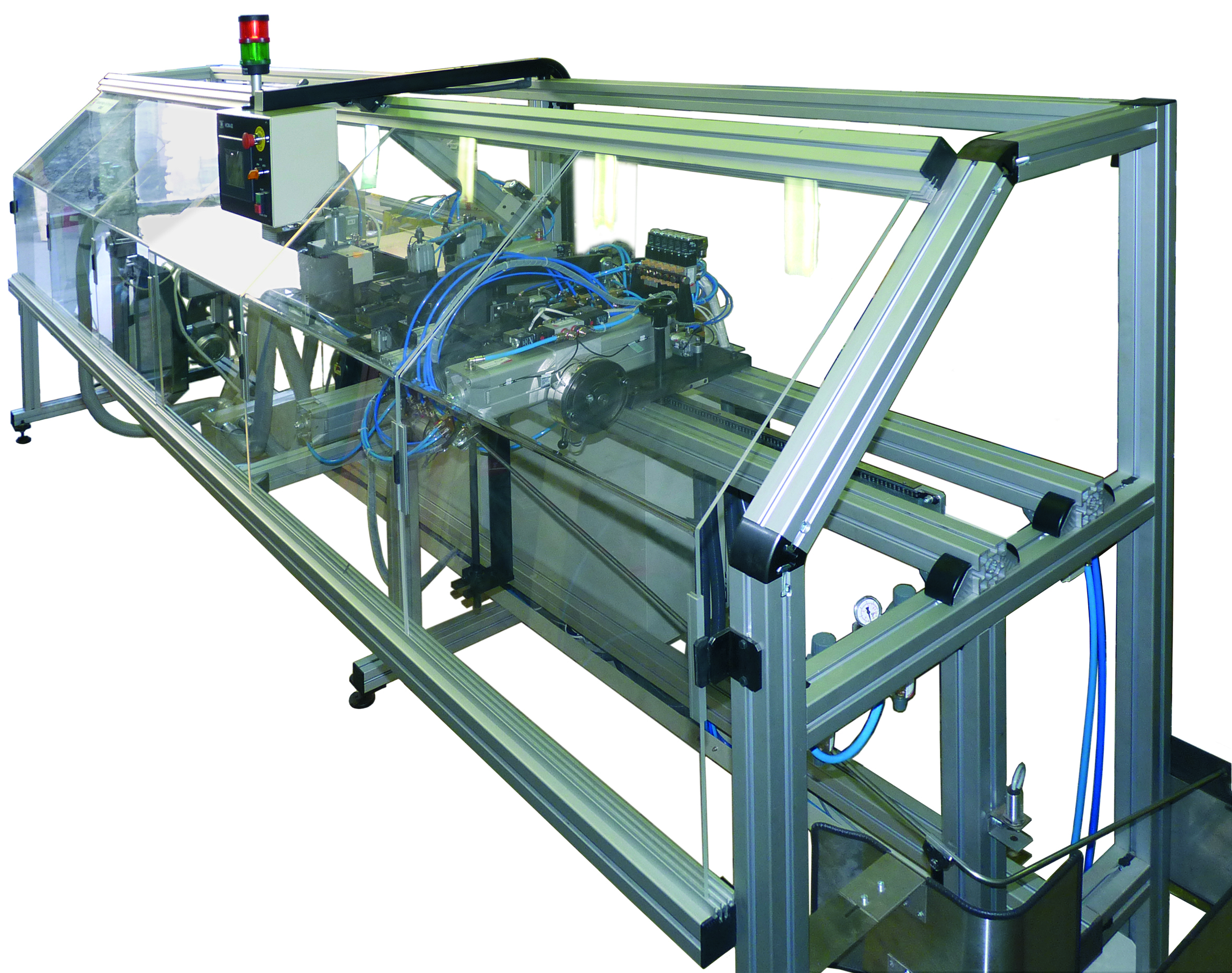

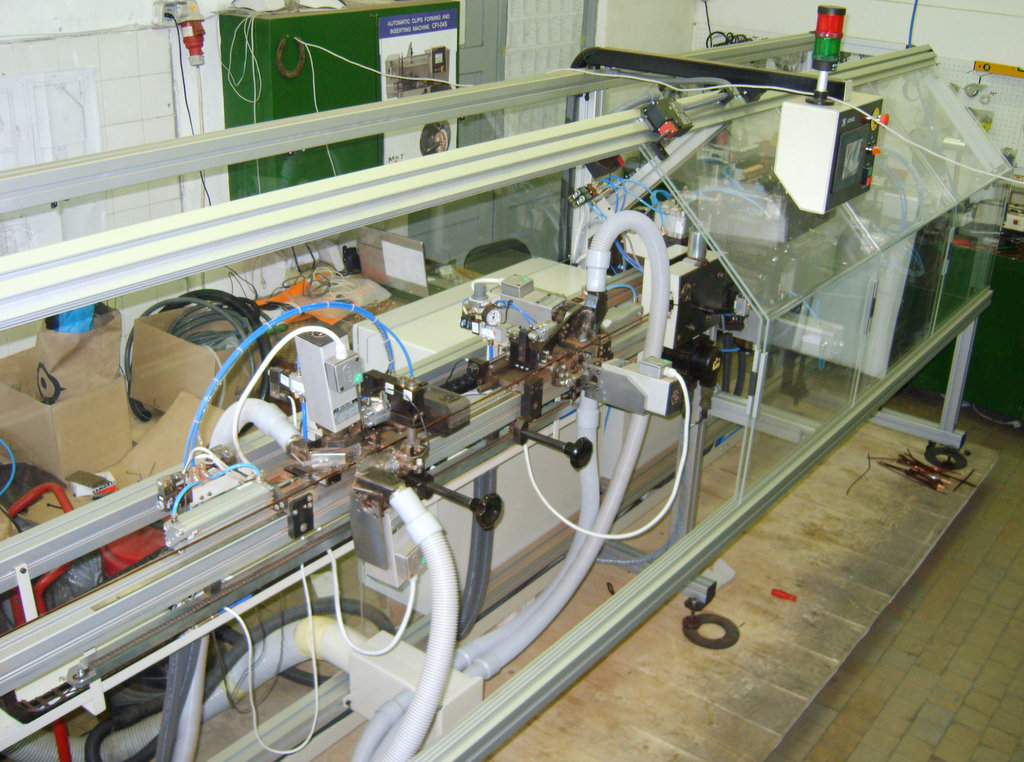

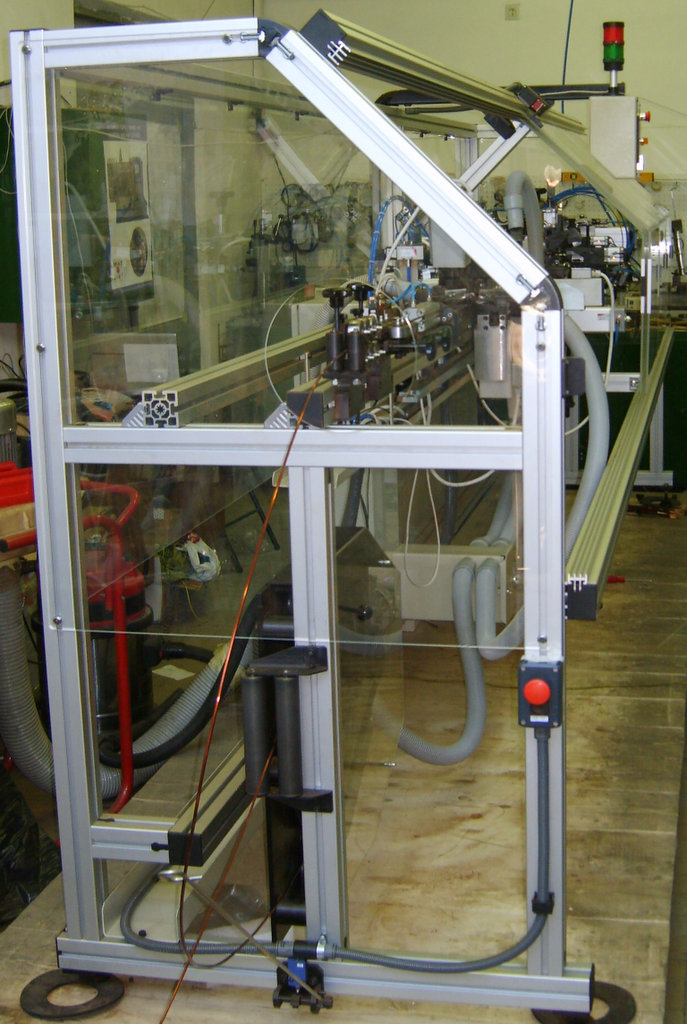

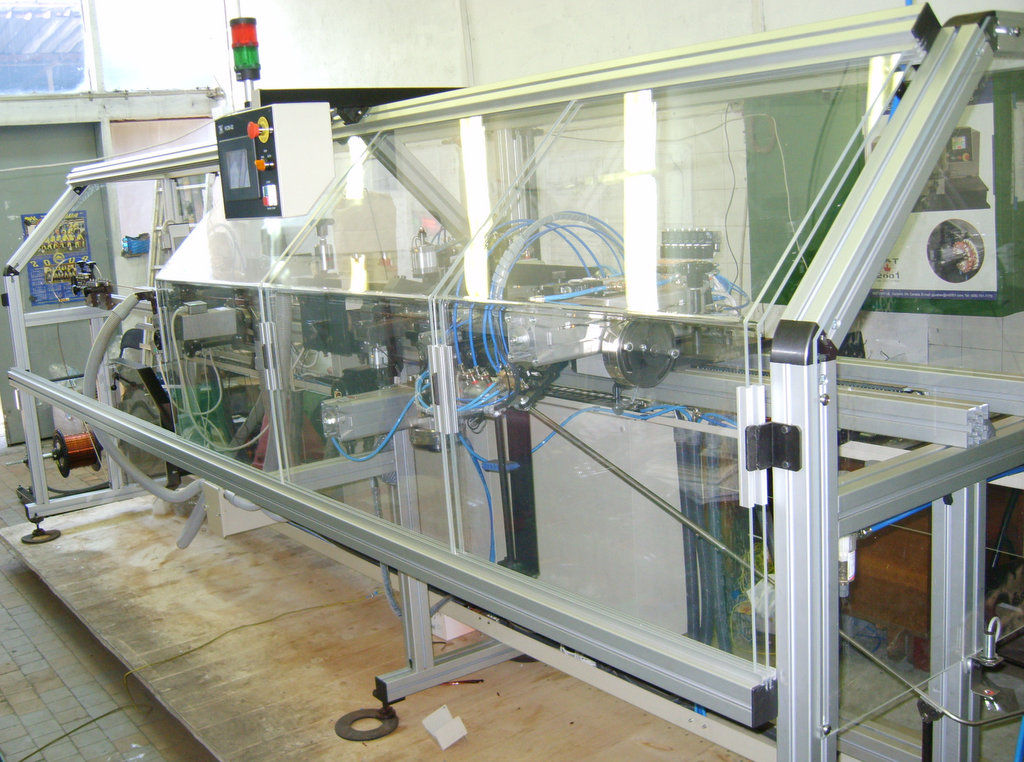

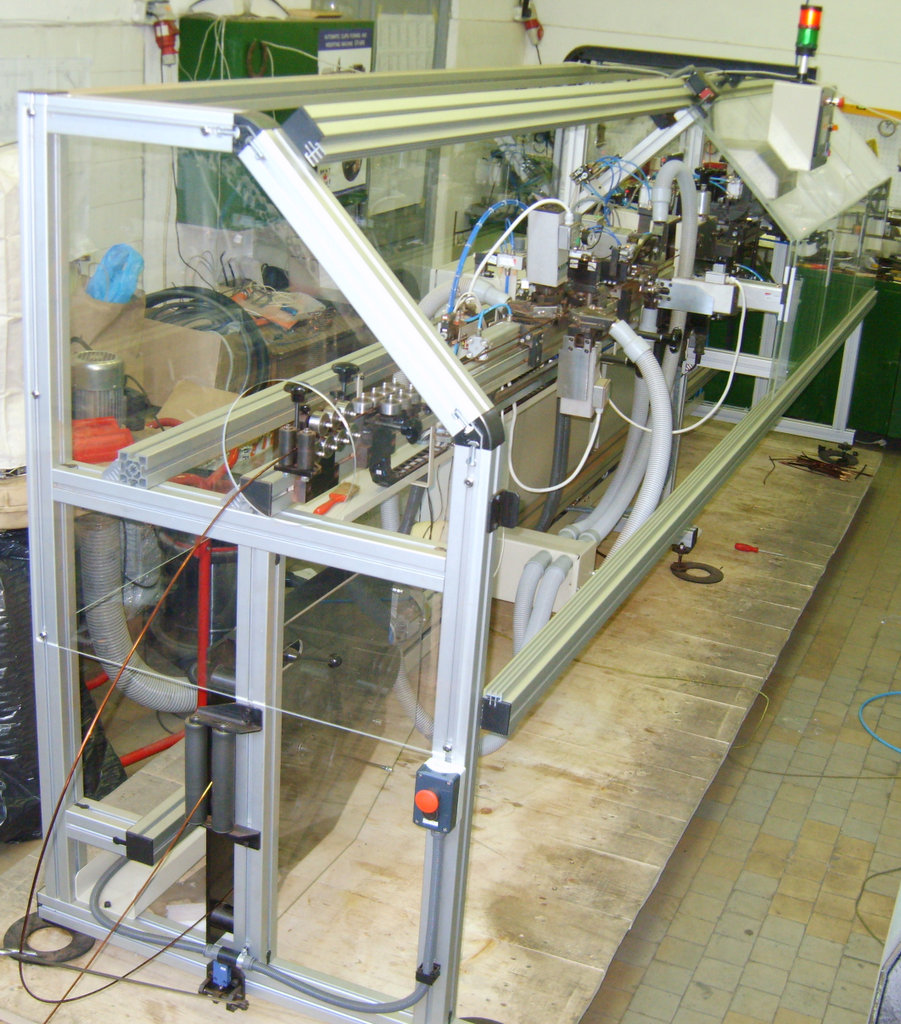

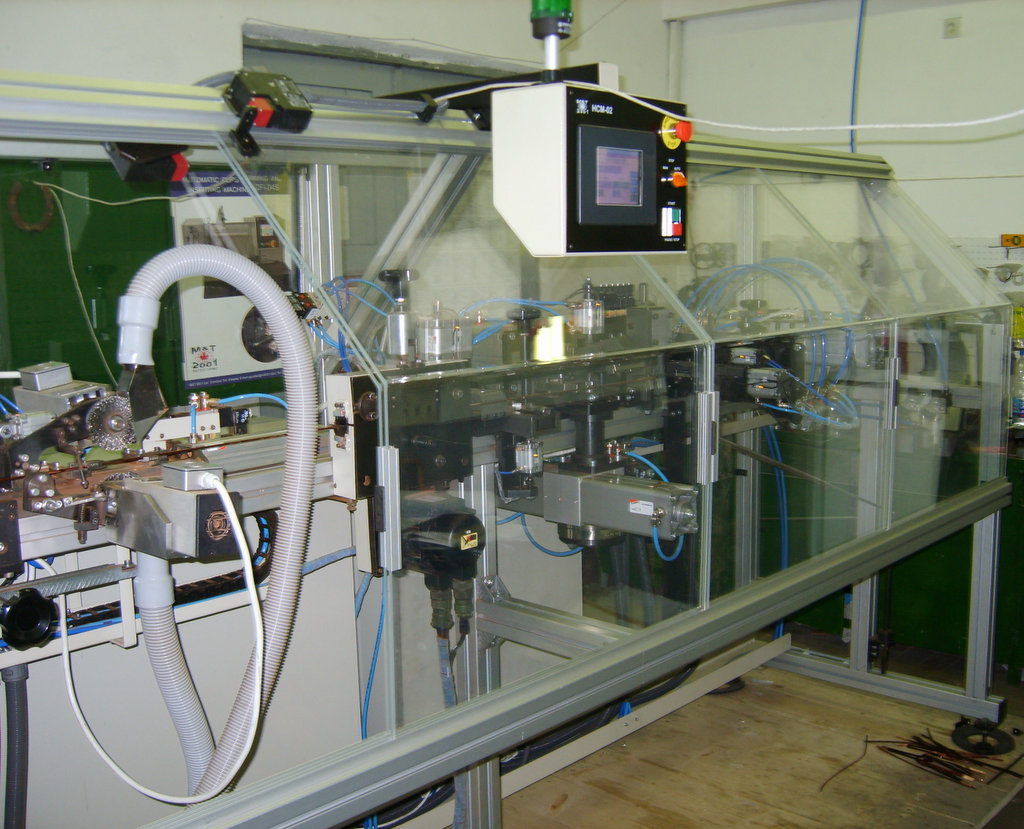

е автоматична универсална машина за формоване на фиби за бобини от правоъгълен проводник, с или без изолация. Машината покрива всички изисквания на производителите от автомобилната или авиационната промишленост при производството на фибо за стартери, алтернатори или стартер-генератори.

Wire cross-section - 3.0-6.0 x 1.1-3.5 mm

Total developed wire length - 130 - 160 mm

Maximum width of the hairpin - 80 mm

Maximum CW twisting angle - 100 degree

Maximum CCW twisting angle - 60 degree

Maximum displacement of the legs - 20 mm

Maximum length of the stripping zone - 165 mm

Productivity - up to 1200 pcs/h

Air Pressure supply - 5.5-6.5 bar

Maximum Air Consumption - 750 Nl/min

Power Supply (other voltages available) - 3 x 400VAC, 50/60Hz

Overall dimensions - L:4750, W:1020, H:1745 mm

Total length with reel - L:6200 mm

×

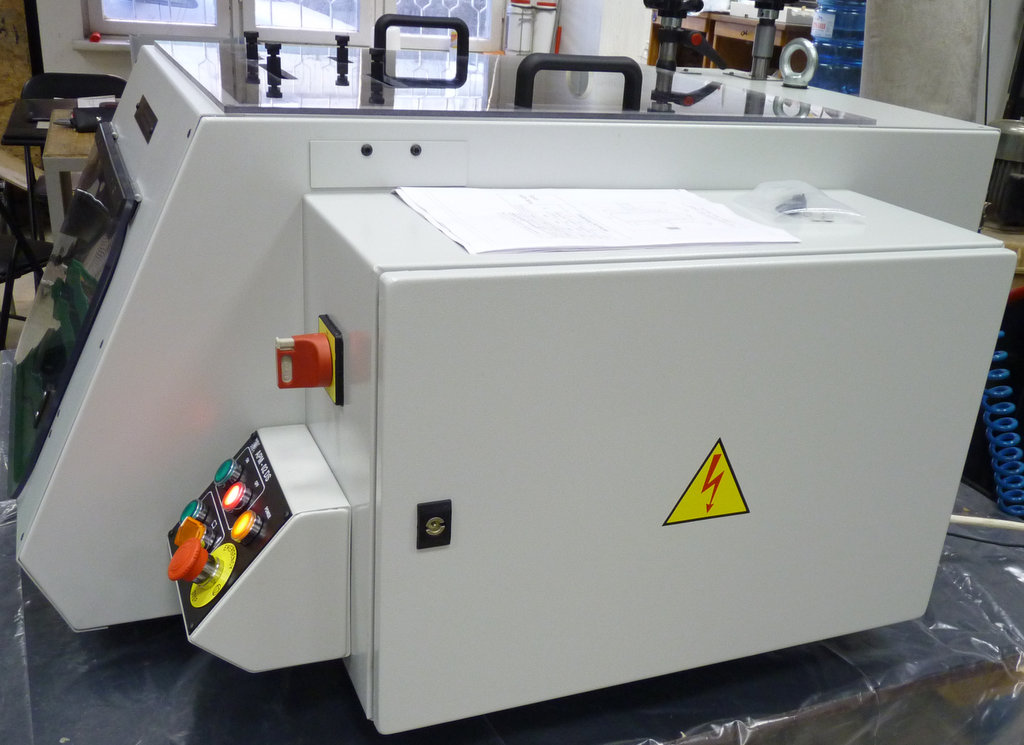

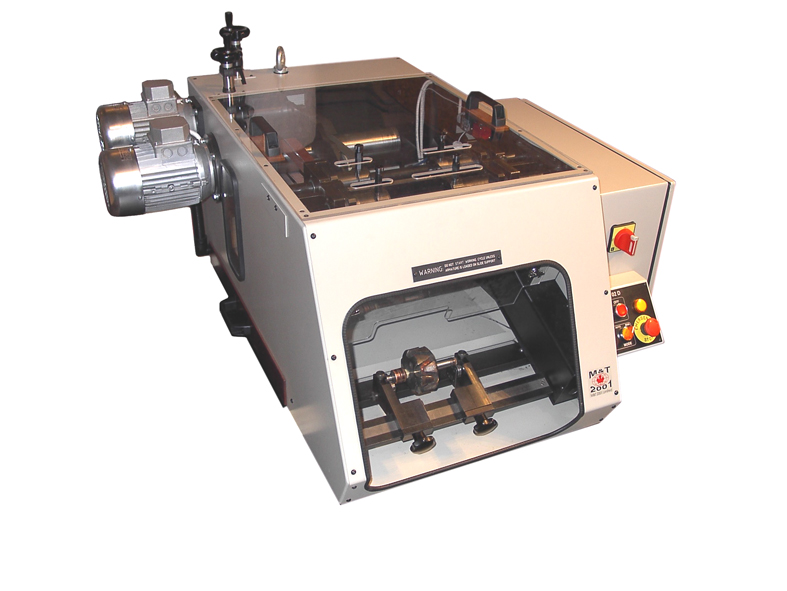

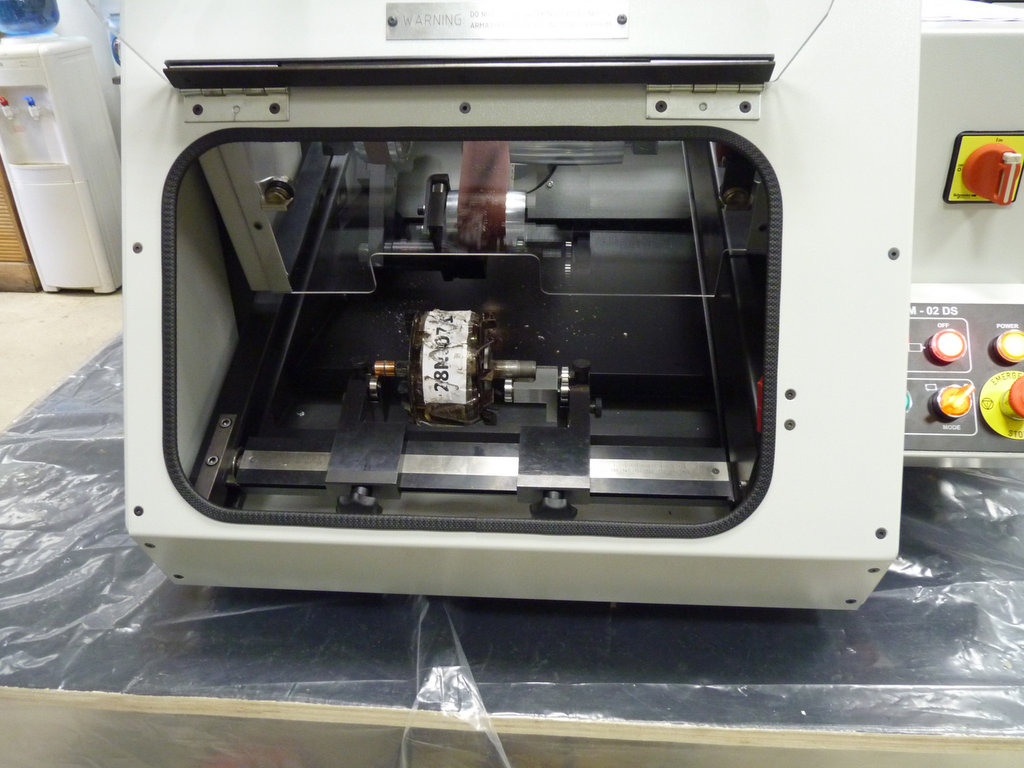

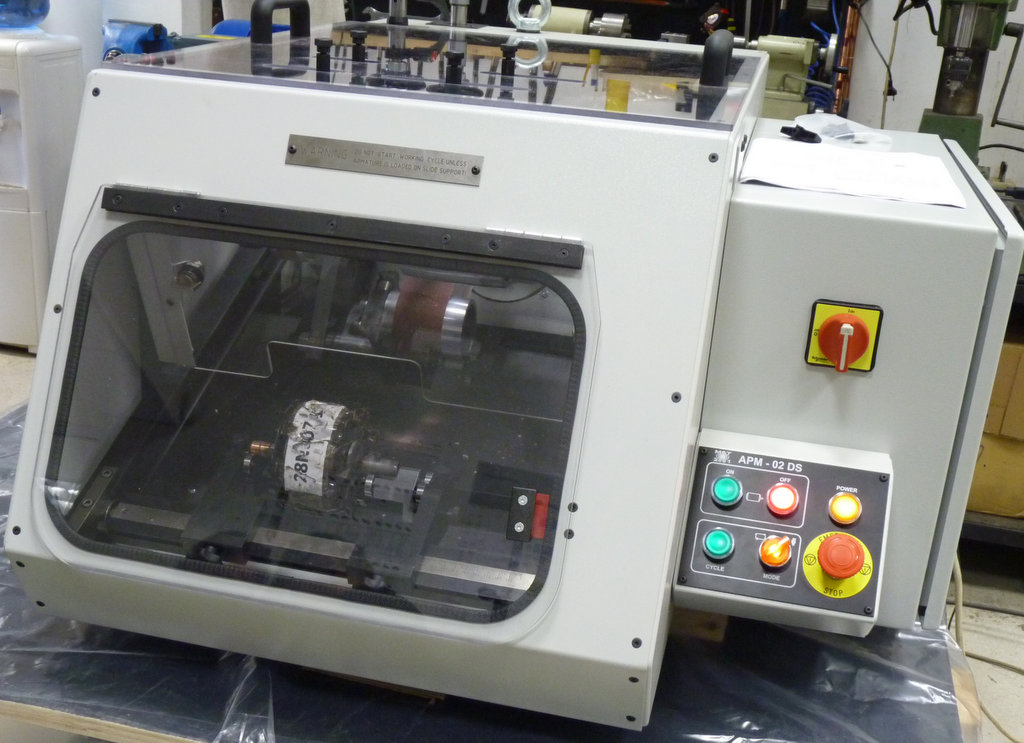

е напълно автоматична настолна машина за едновременно полиране на всички ротационни повърхнини на ротори и котви. Машината позволва полирането на всички известни ротори и котви.

Maximum body diameter - 130 mm

Minimum body diameter - 50 mm

Maximum shaft length - 380 mm

Minimum shaft length - 80 mm

Air pressure supply - 4.5-6 bar

Power supply - 3x220V / 60Hz

×

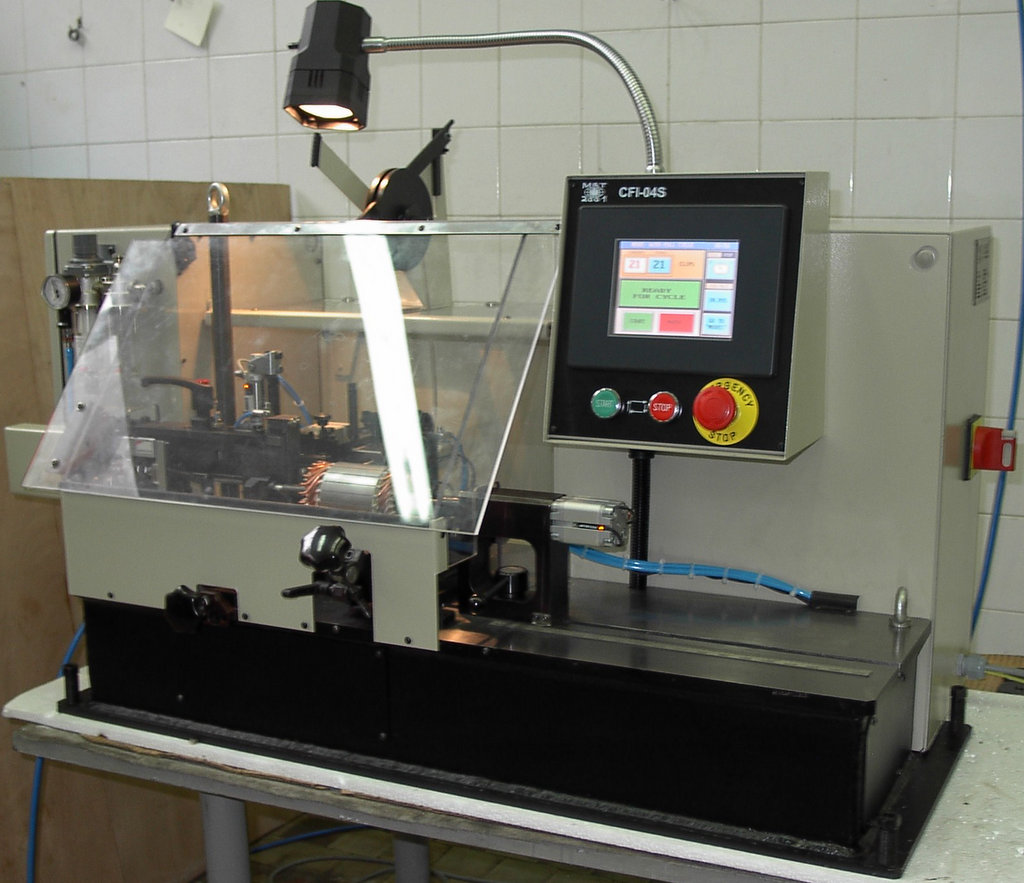

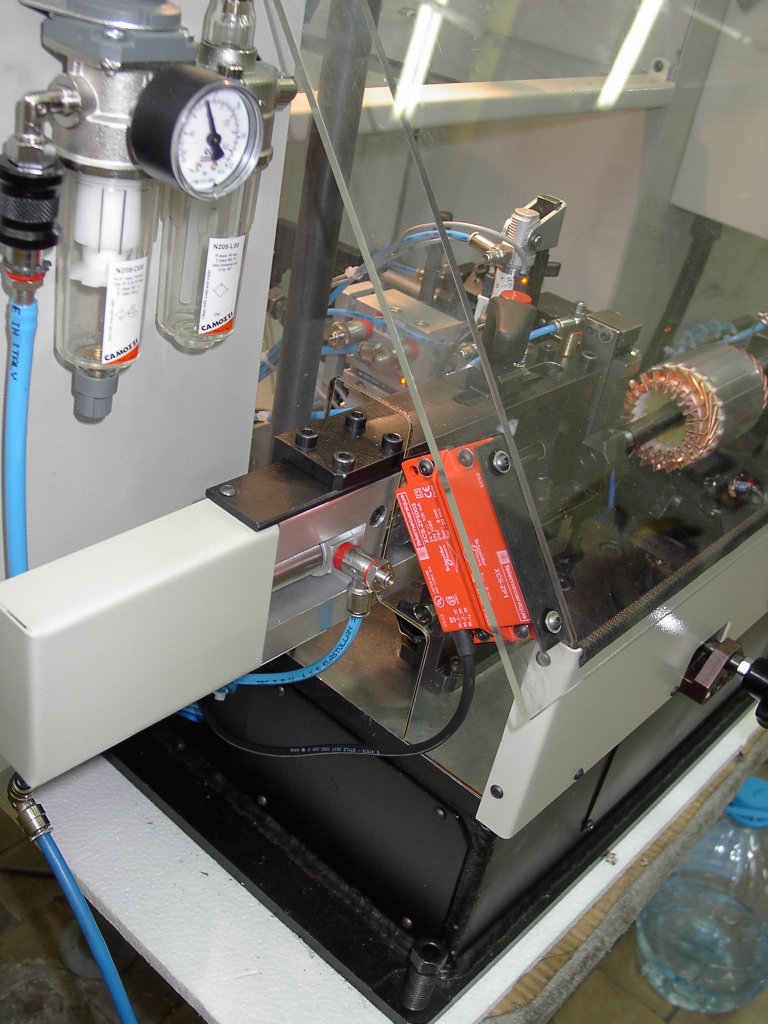

машина за автоматично оформяне и нанизване на клипсове от припой. Машината е напълно автоматична, настолна. Клипсовете се оформят и нанизват върху краищата на правоъгълните секции на котвите. Това е подготвителна операция за следващата – заваряване чрез автоматичната машина за заваряване краищата на намотките към колектора.

Commutator diameter - 28 to 60 mm

Number of commutator bars - 10 to 99

Armature’s shaft length - 180 to 500 mm

Minimum shaft length - 80 mm

Electrical power (Other voltages available on request) - 220VAC / 60Hz

Air pressure supply - 6 bar

Productivity depends on the # of bars - up to 150 pcs/h

×

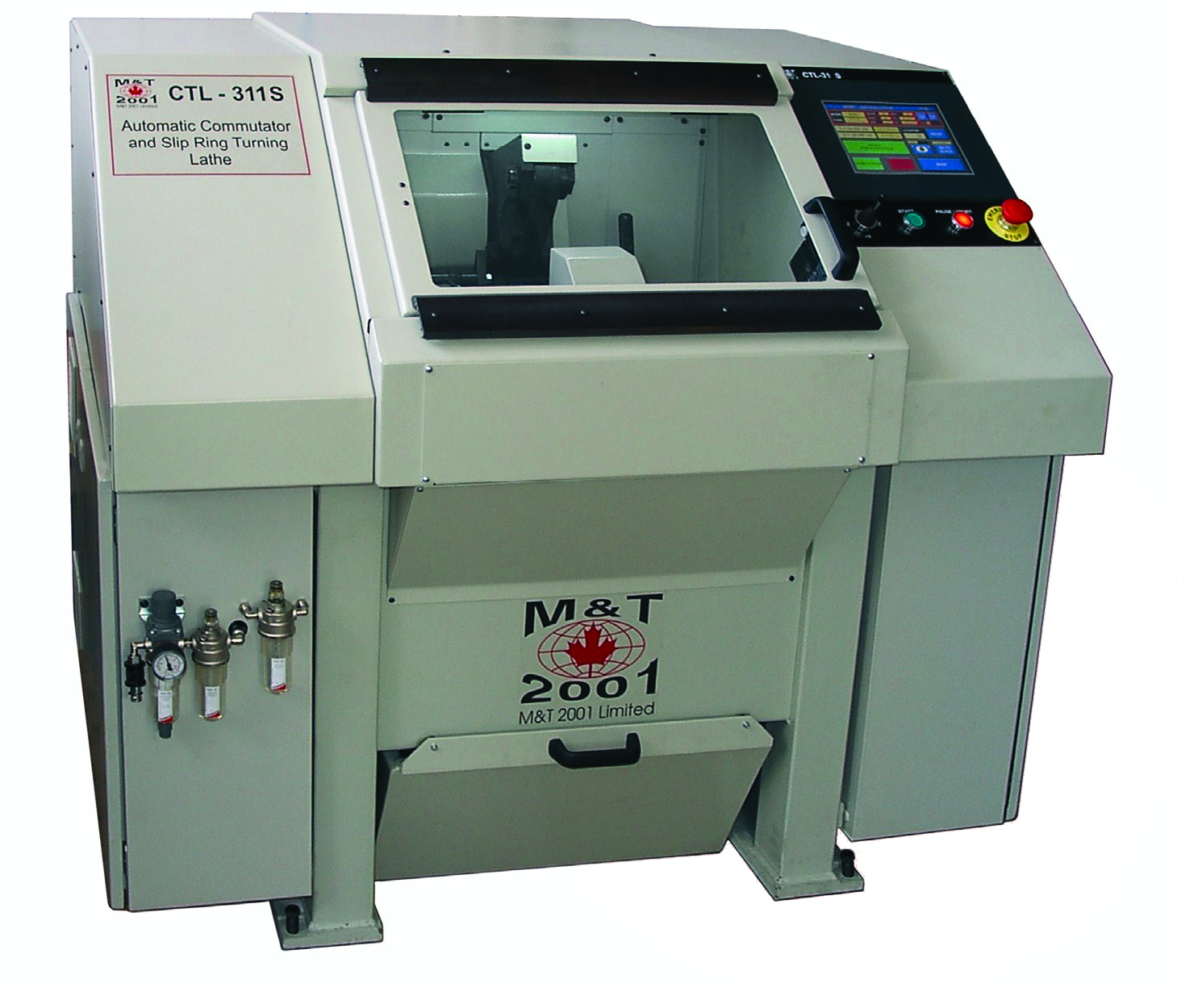

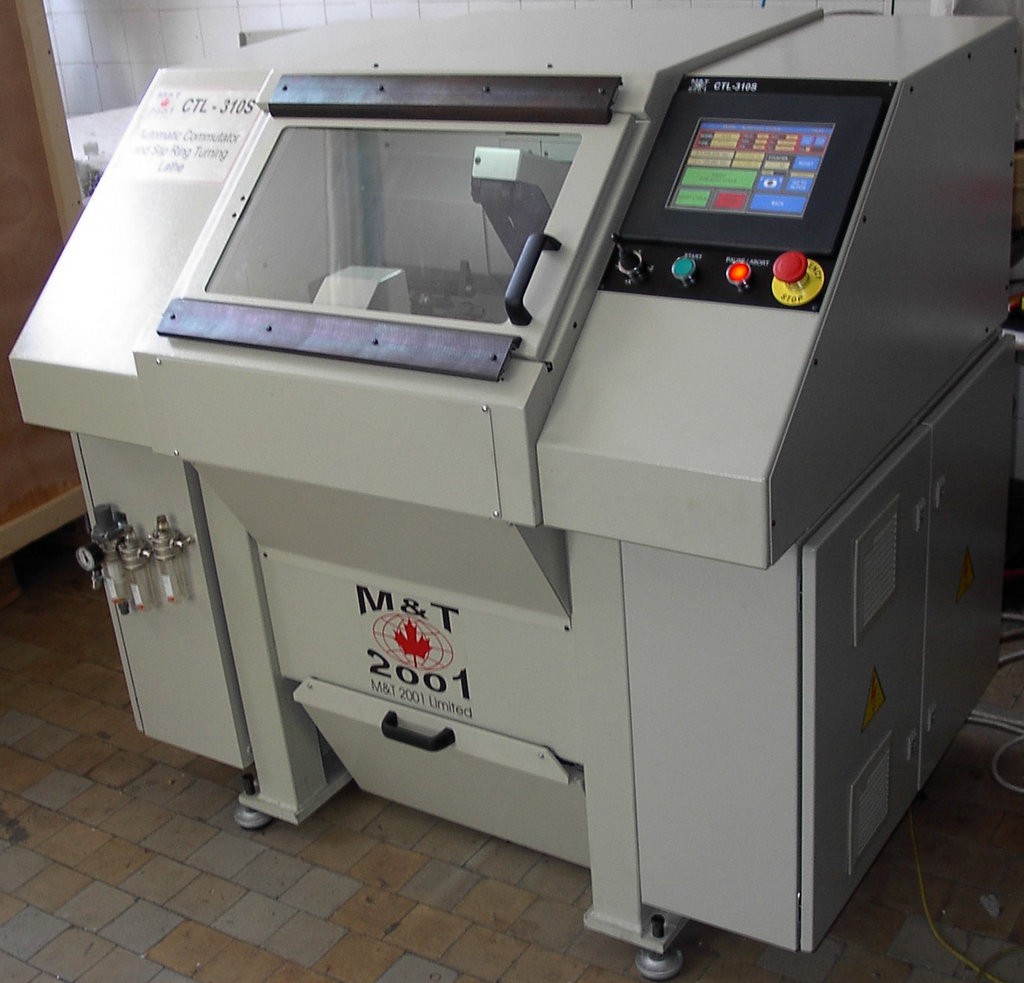

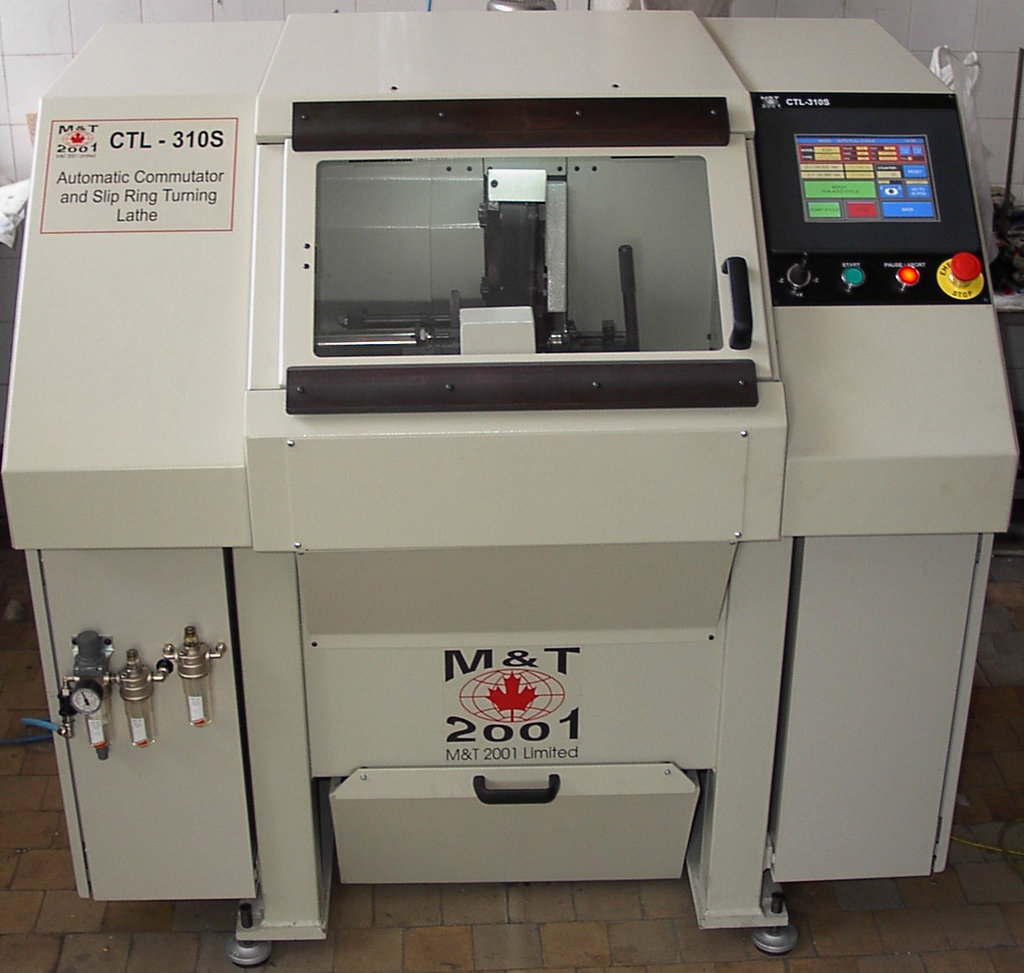

е последният ни модел струг за чистова обработка колектора на котвата или контактния пръстен на ротора. Стругът позволява извършването на широка гама стругови операции, прецизна обработка благодарение на сервозадвижванията и високото качество на компонентите.

Body diameter - 45-130 mm

Shaft length - 100-350 mm

Commutator / slip ring diameter - 10–60 mm

Feeding speed - 0.05–0.40 m/min

Positioning accuracy - 2 µm

Run-Out (for Commutators) - less than 0.008 mm / .0003”

Run-Out (for Slip Rings) - less than 0.012 mm / .0005”

Surface roughness - less than 6 Rz

Readjusting time - 2.5 – 3 min

Productivity - up to 120 pcs/h

Air Pressure supply - 4.5 – 6 bar

Power Supply - 3 kW / 3 phases

Overall dimensions - L:1240, W:940, H:1200 mm

Weight - 510 kg

×

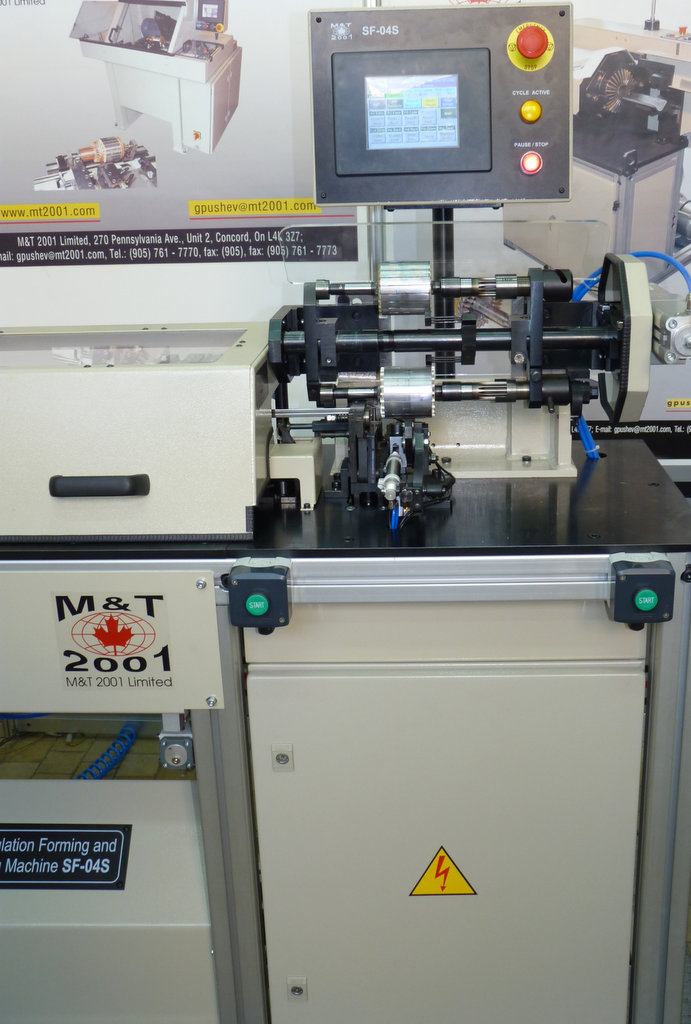

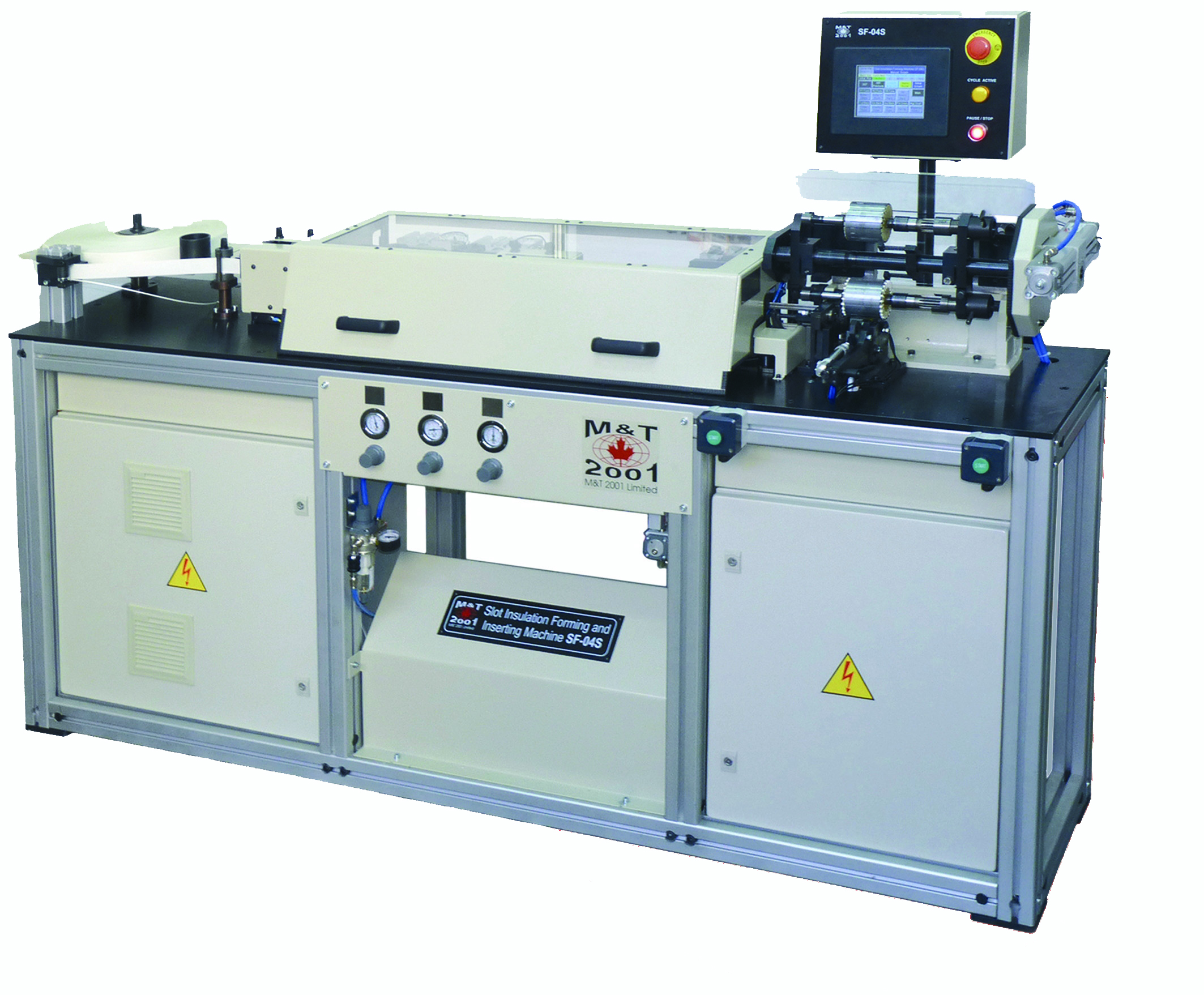

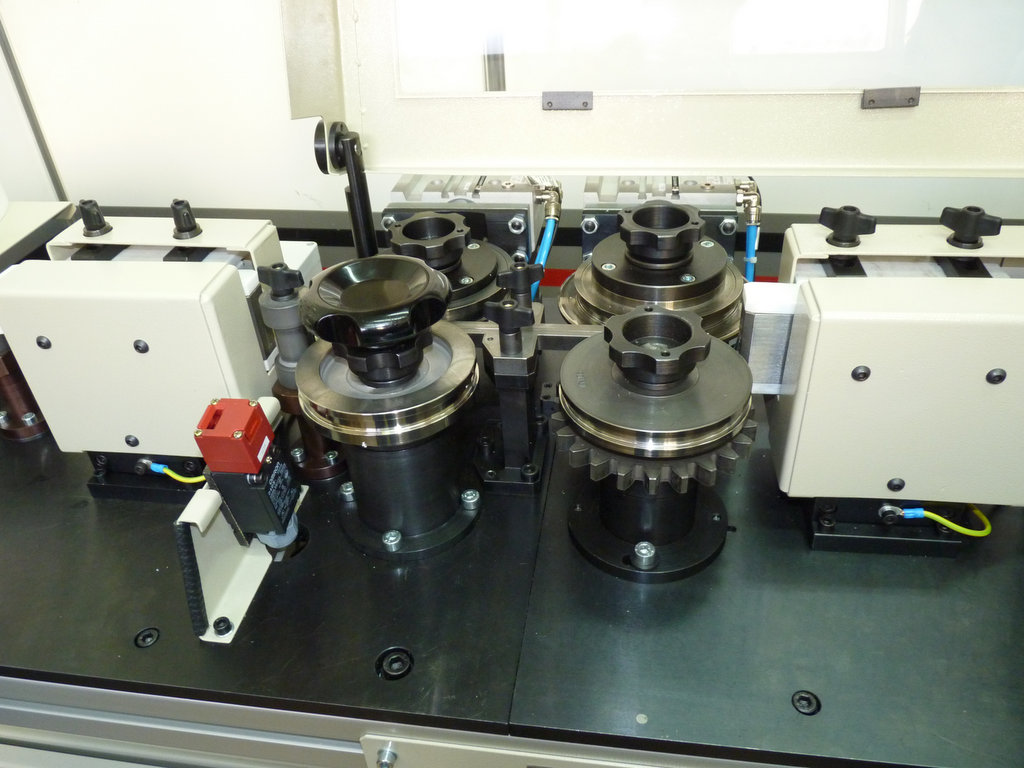

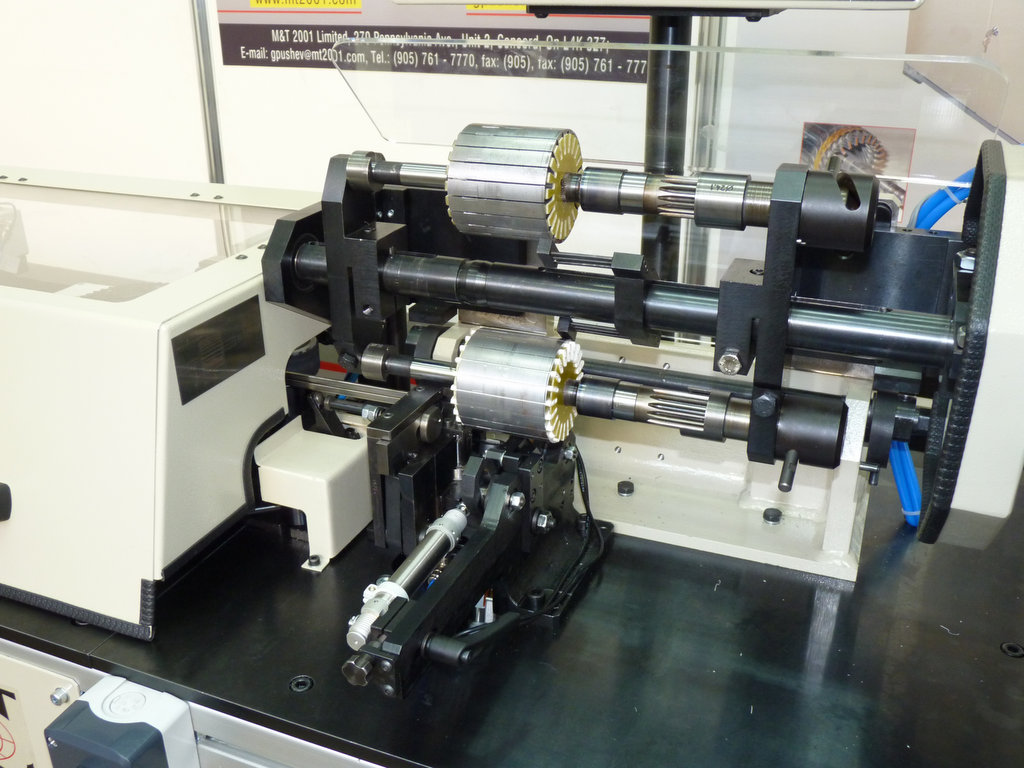

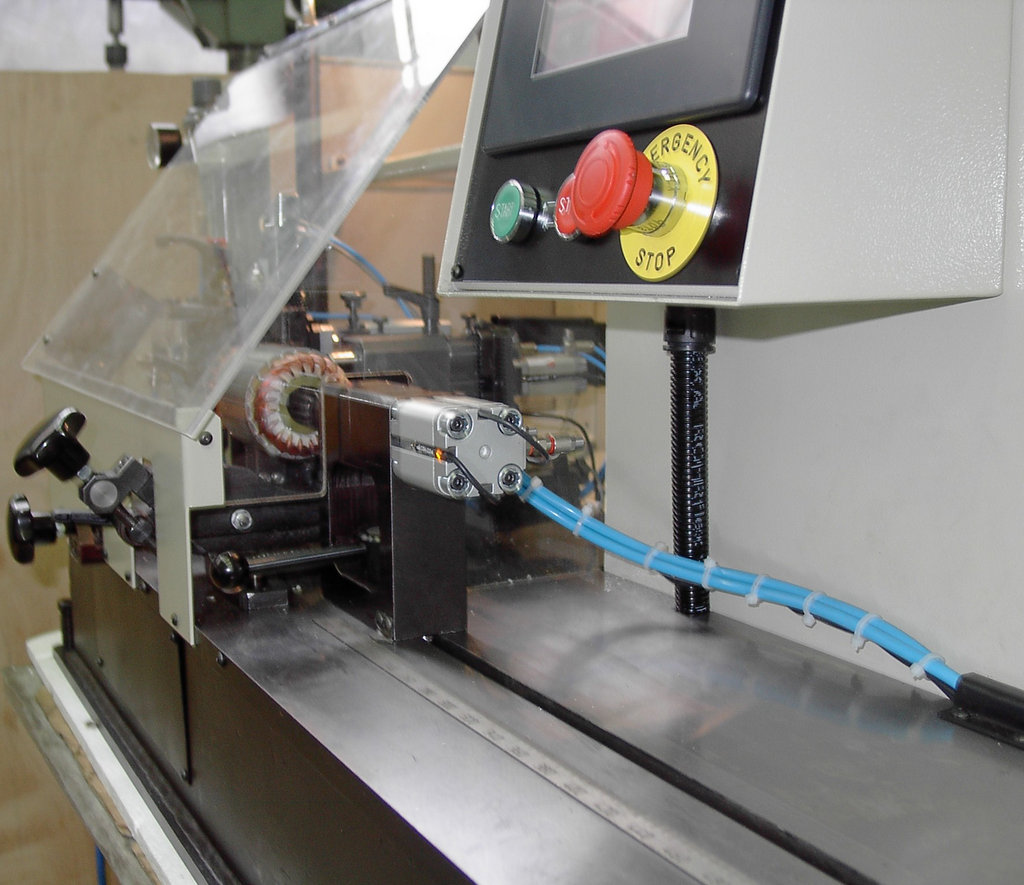

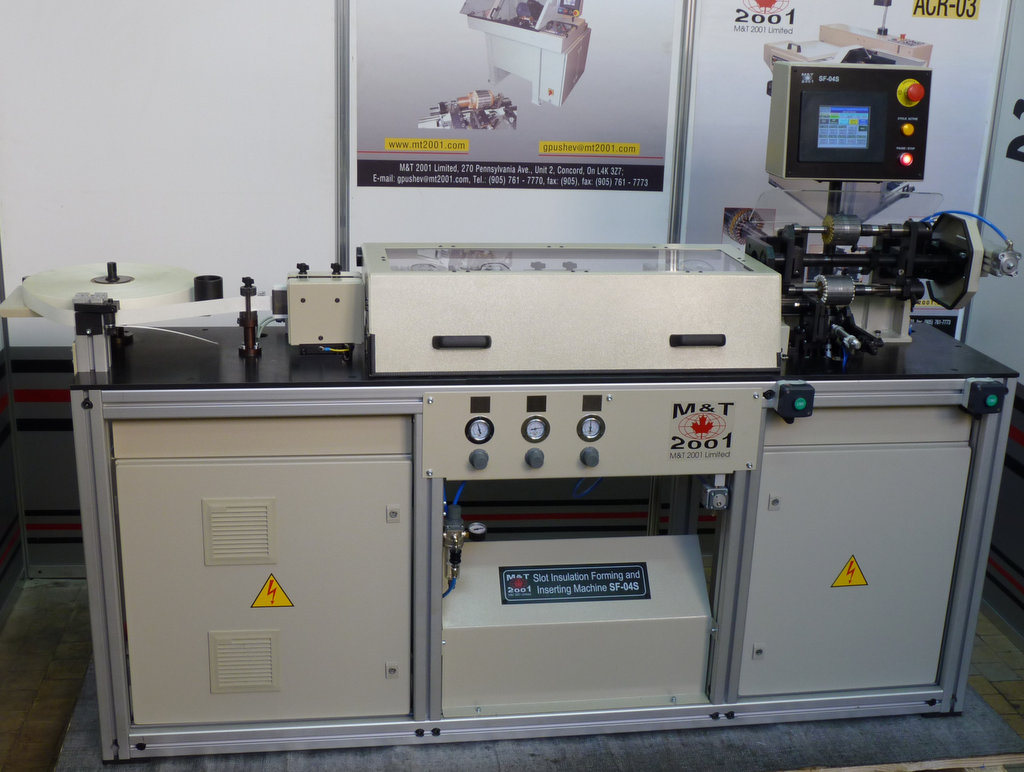

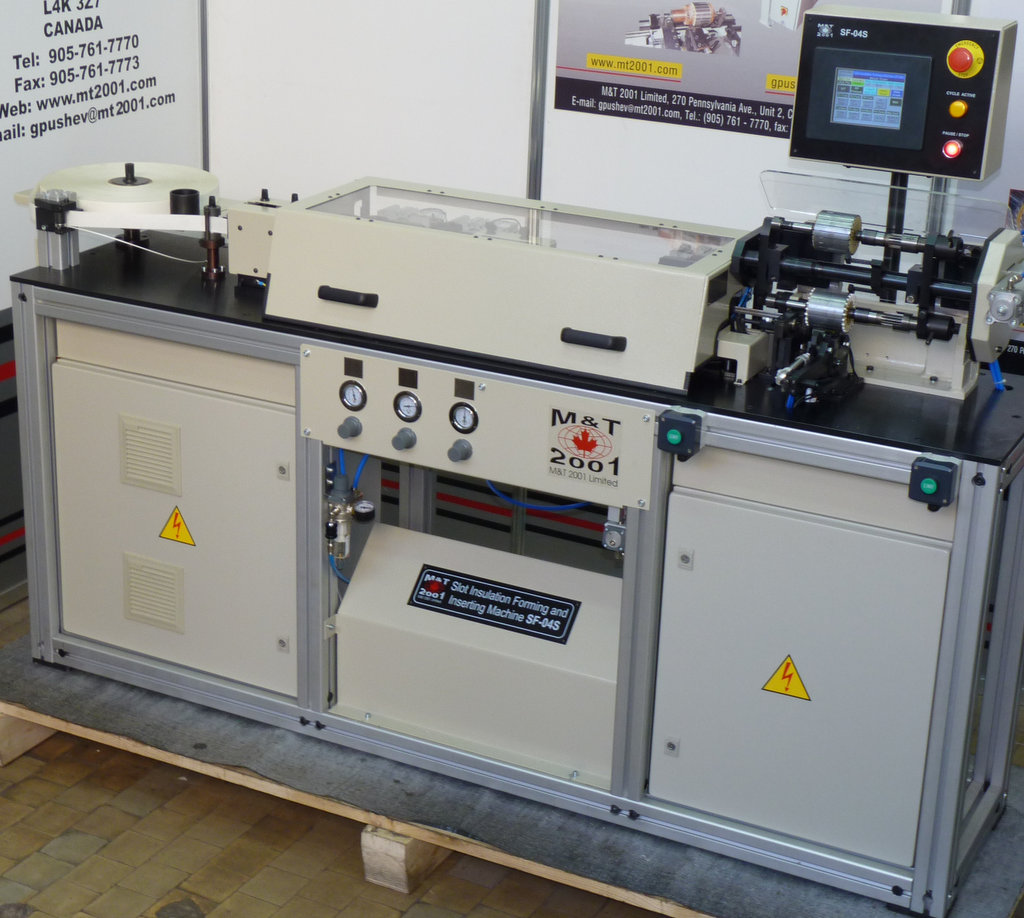

е автоматична машина за оформяне на хартиена изолация и вкарването и в каналите на статор за алтернатор. Оформянето на изолацията се извършва посредством 2 или 3 профилиращи ролки. Има възможност за разполагане на интегриране на 2 подгряващи станции. Така SF-04S позволява изработката и монтажа на канална изолация.

Maximum shaft length - 315 mm

Minimum shaft length - 105 mm

Maximum commside shaft length - 100 mm

Minimum commside shaft length - 50 mm

Maximum armature body diameter - 100 mm

Minimum armature body diameter - 55 mm

Productivity - up to 120 pcs/h

Air Pressure supply - 5.5-6.5 bar

Maximum Air Consumption - 10 Nl/min

Power Supply (other voltages available) - 3 x 230VAC / 60Hz

Overall dimensions - L:2160, W:600, H:1500 mm

×

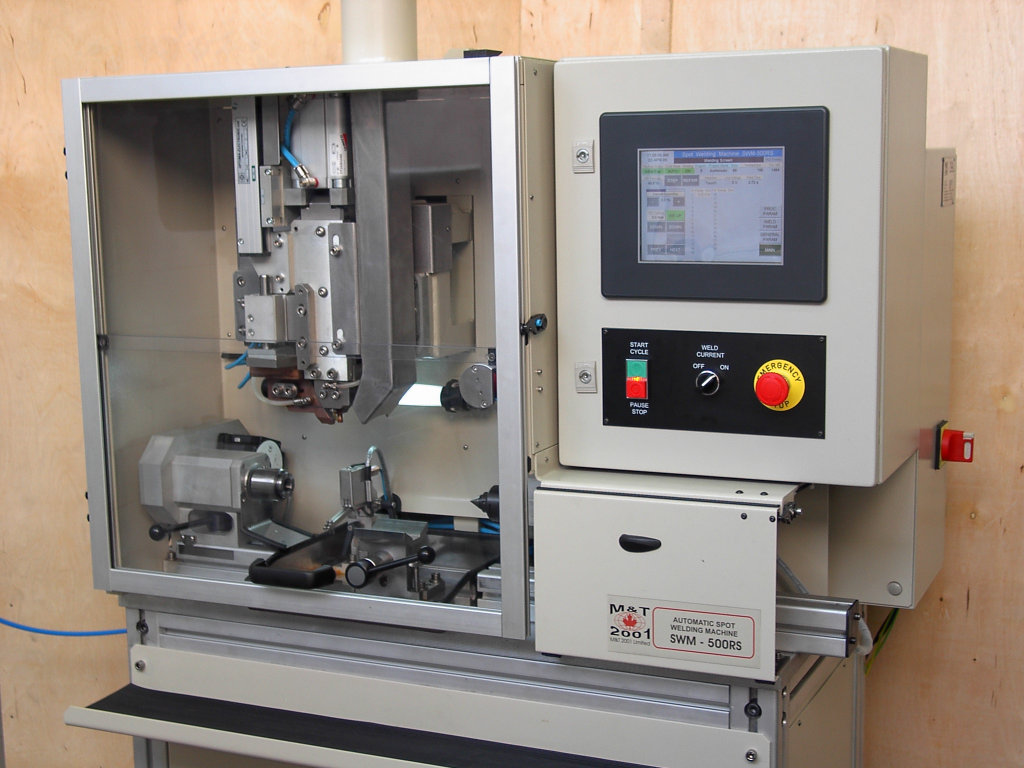

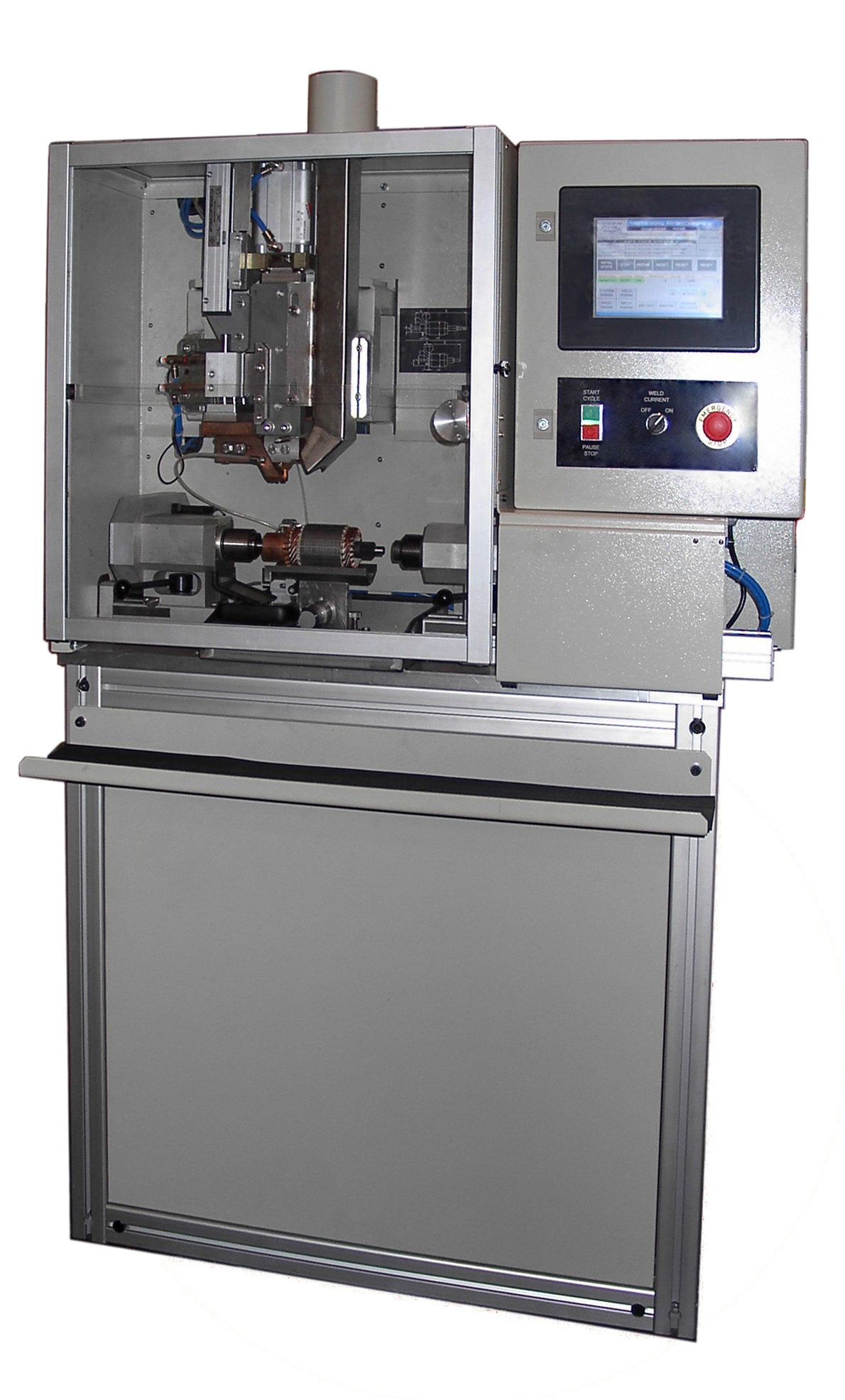

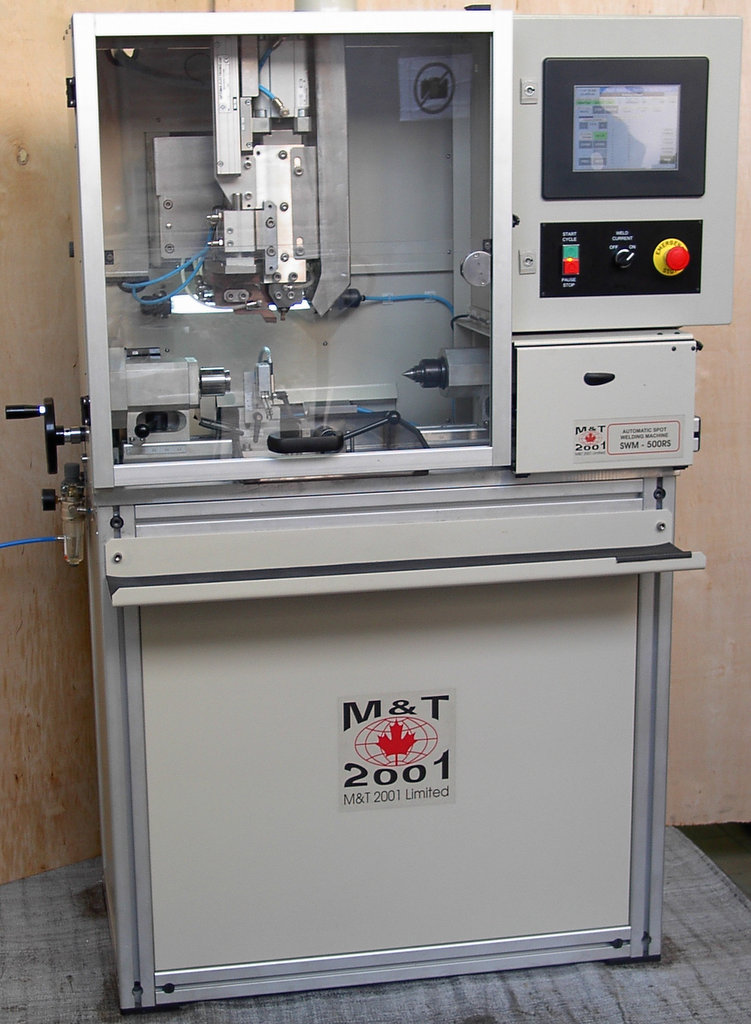

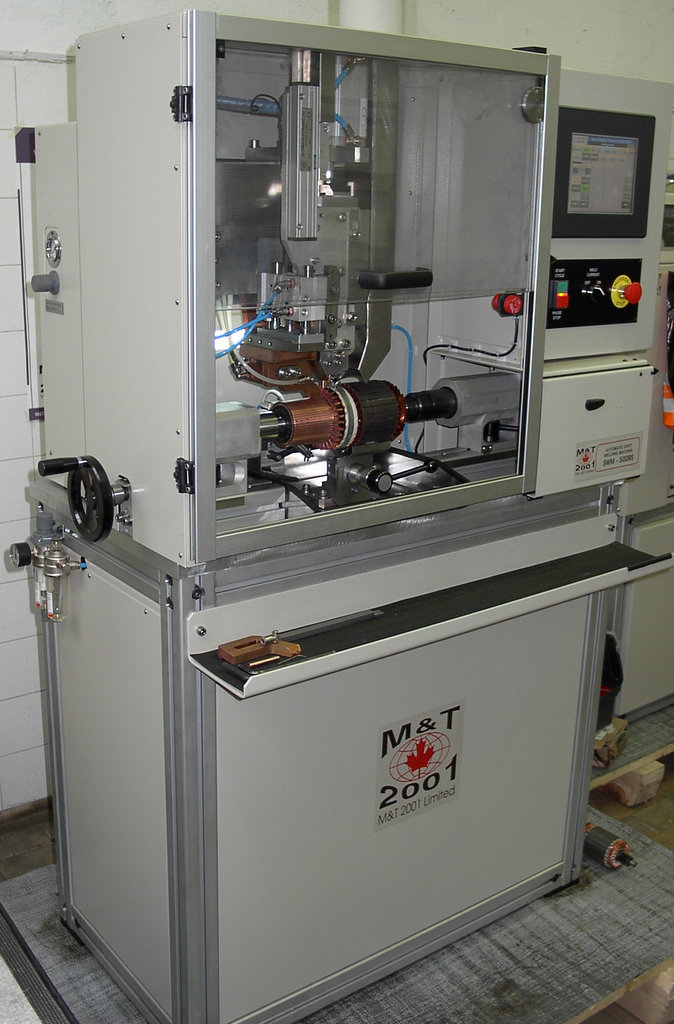

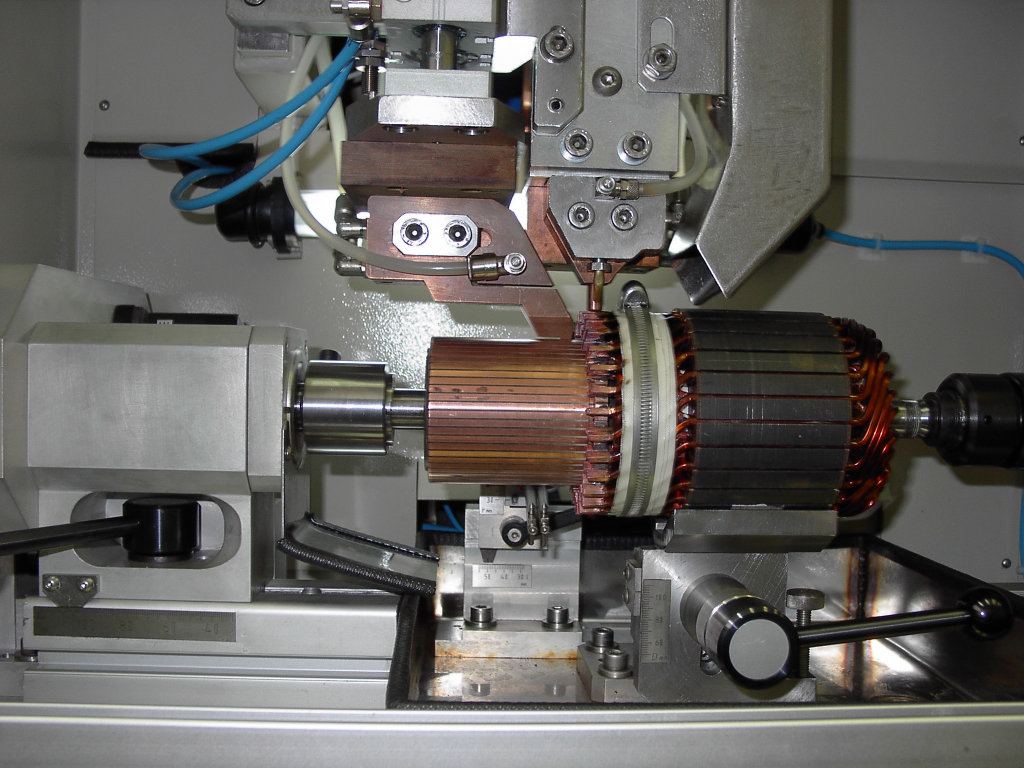

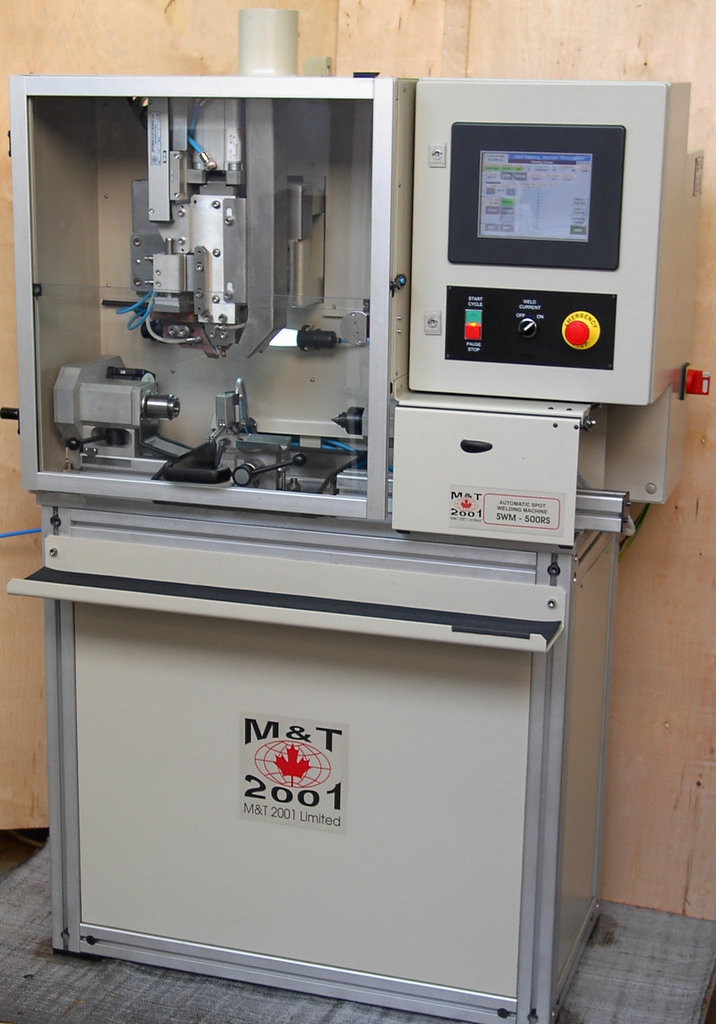

е напълно автоматична машина за електросъпротивително заваряване краищата на проводниците за колектора. Подходяща е за всякакъв вид колектори, независимо от размера и броя на ламелите.

Commutator diameter - 28-70 mm

Number of commutator bars - 15-58

Shaft length - 180-500 mm

Power supply - 2ph-380/480V-50/60Hz

Maximum power of welding transformer - 36 kVA

Air pressure supply - 5.5-7.5 bar

Maximum air consumption - 80 NL/min

Cooling water - 150 L

Overall dimensions - L:1250, W:800, H:1800 mm

Weight - 350 kg

Cycle time per slot - 1.5-3.5 s

×

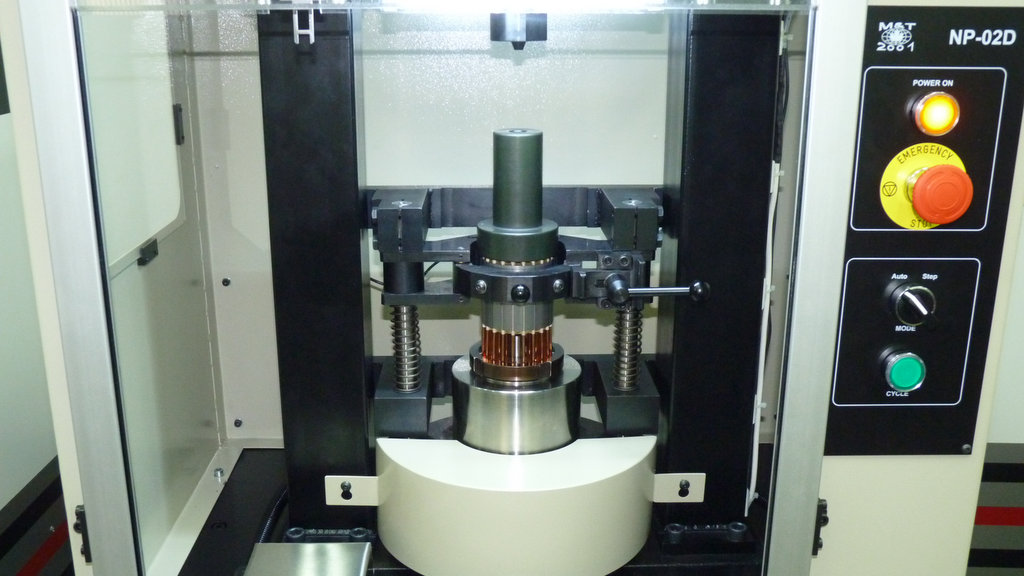

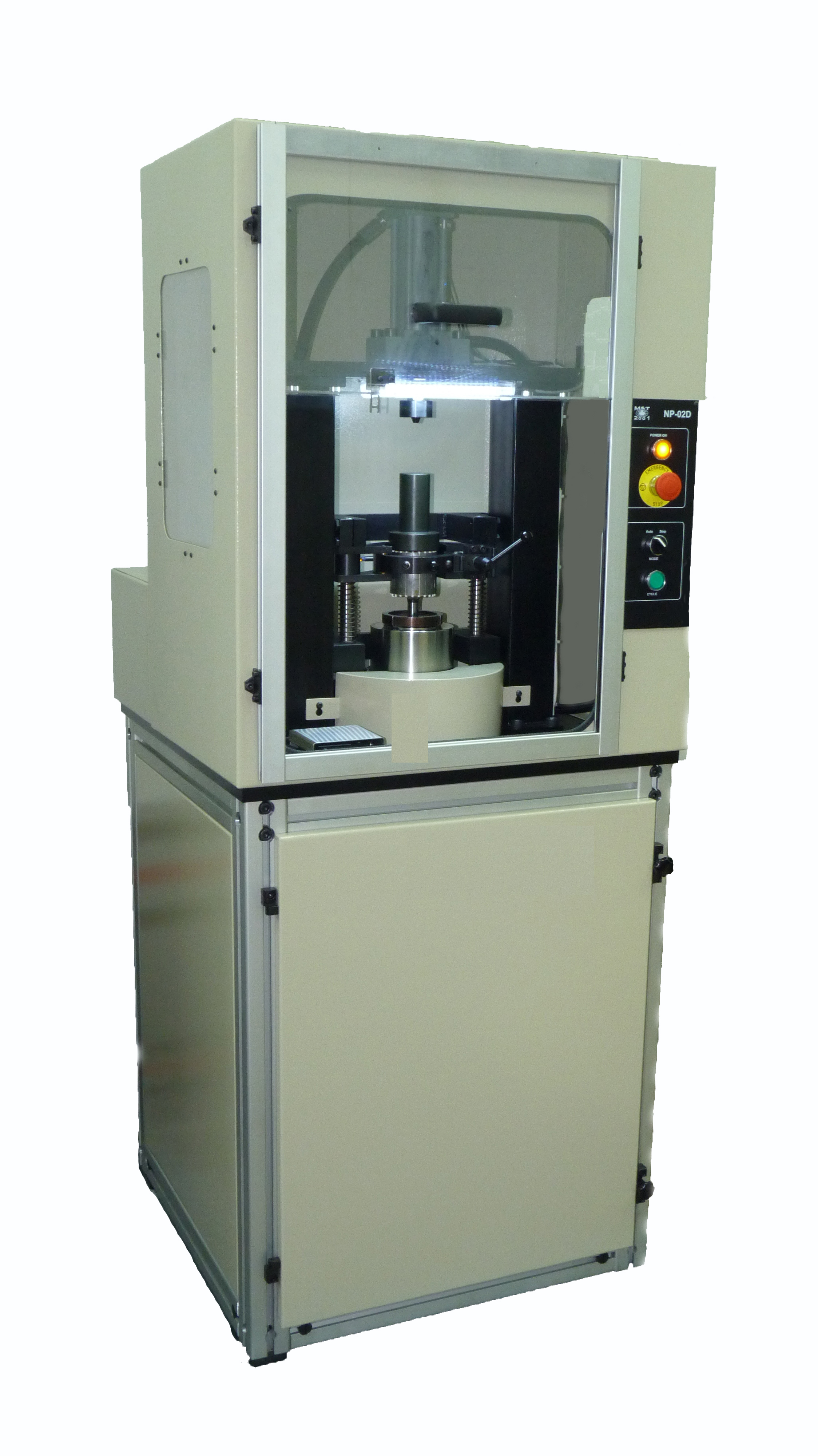

е автоматична хидравлична машина за некване краищата на проводниците на ротори. Машината има автоматичен работен цикъл с ръчно зареждане / сваляне на ротора.

Diameter / stroke of the upper hydraulic cylinder - Ø50 / 150 mm

Diameter / stroke of the lower hydraulic cylinder - Ø80 / 25 mm

Cycle time - 20 sec

Hydraulic pressure supply - 60-80 bar

Power supply - 3x230V / 60Hz

Overall dimensions - L:750, W:700, H:1720 mm

Weight - 350 kg

×

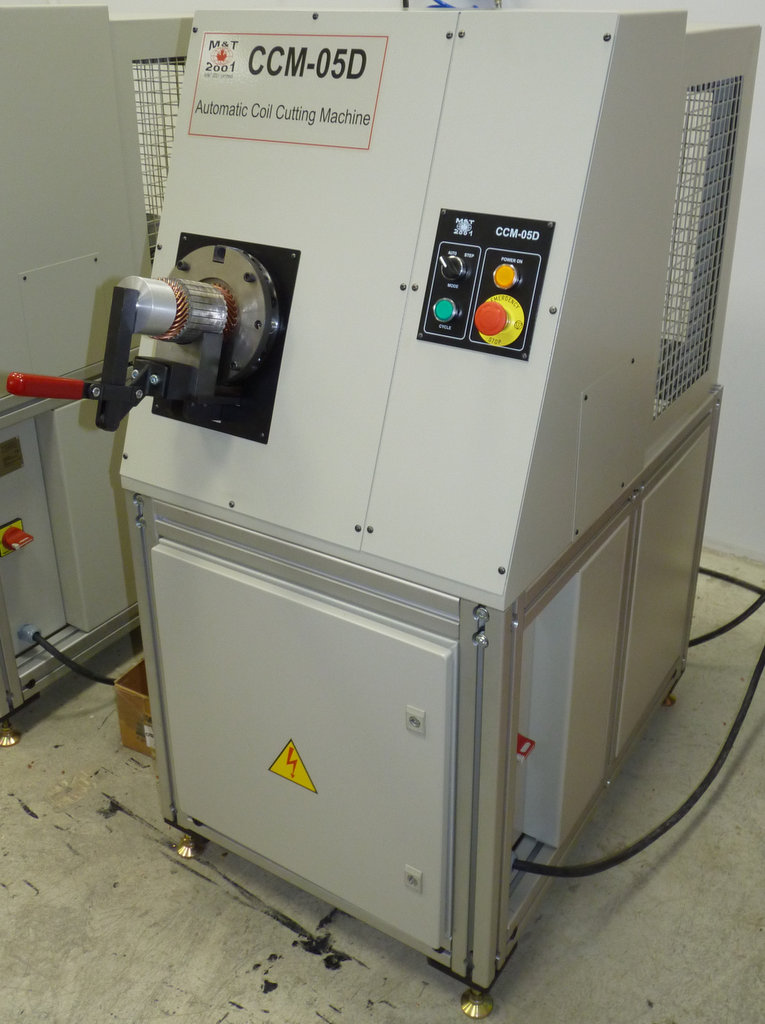

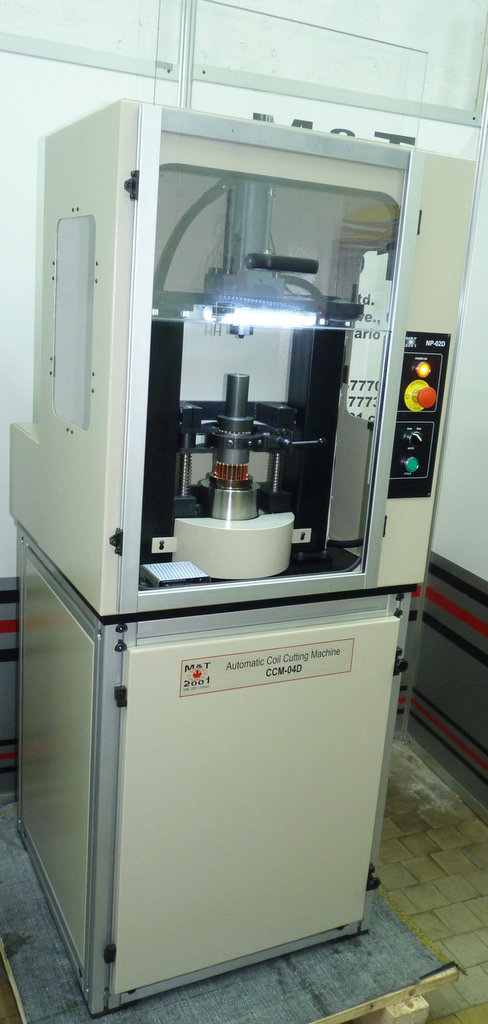

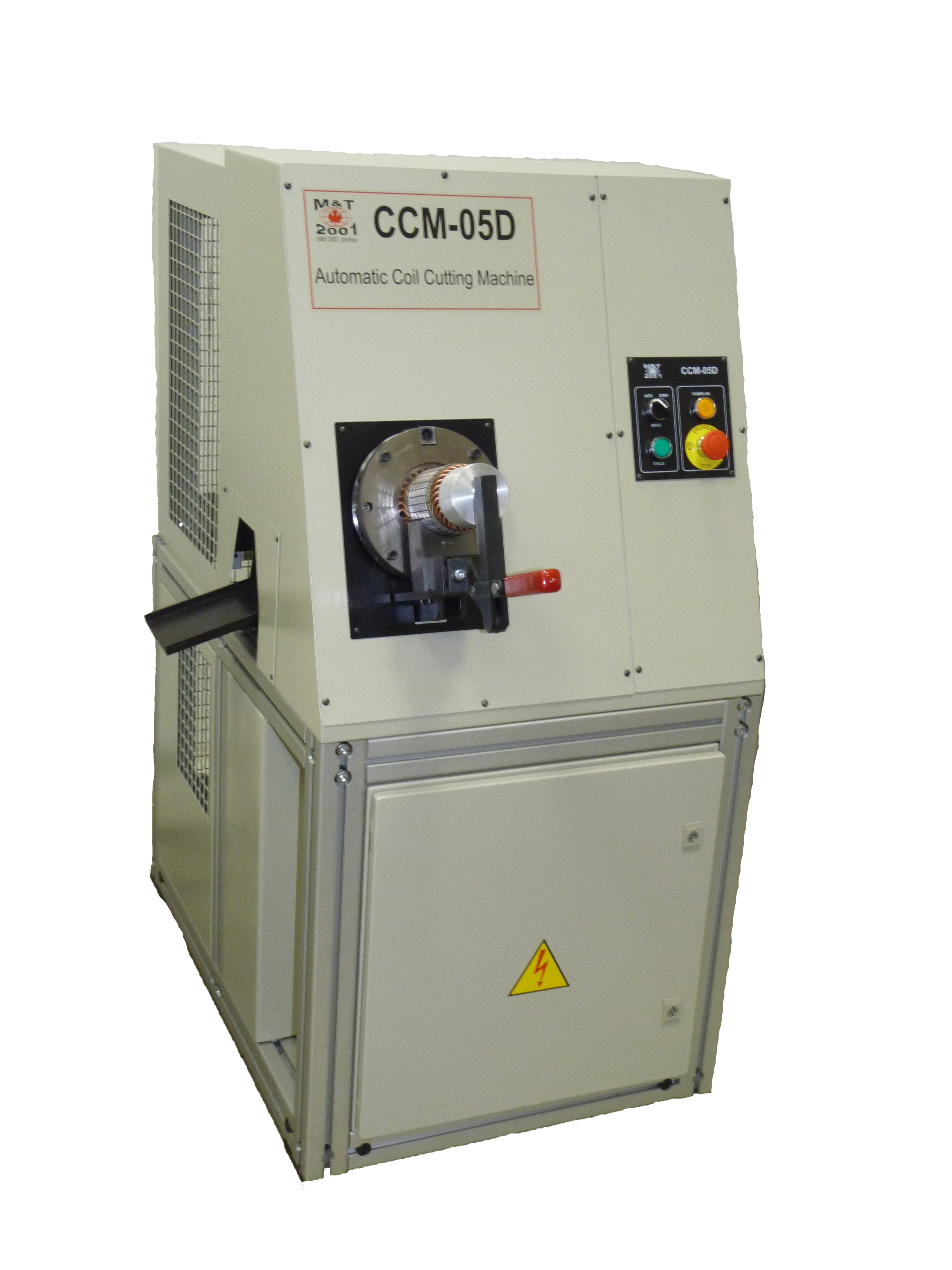

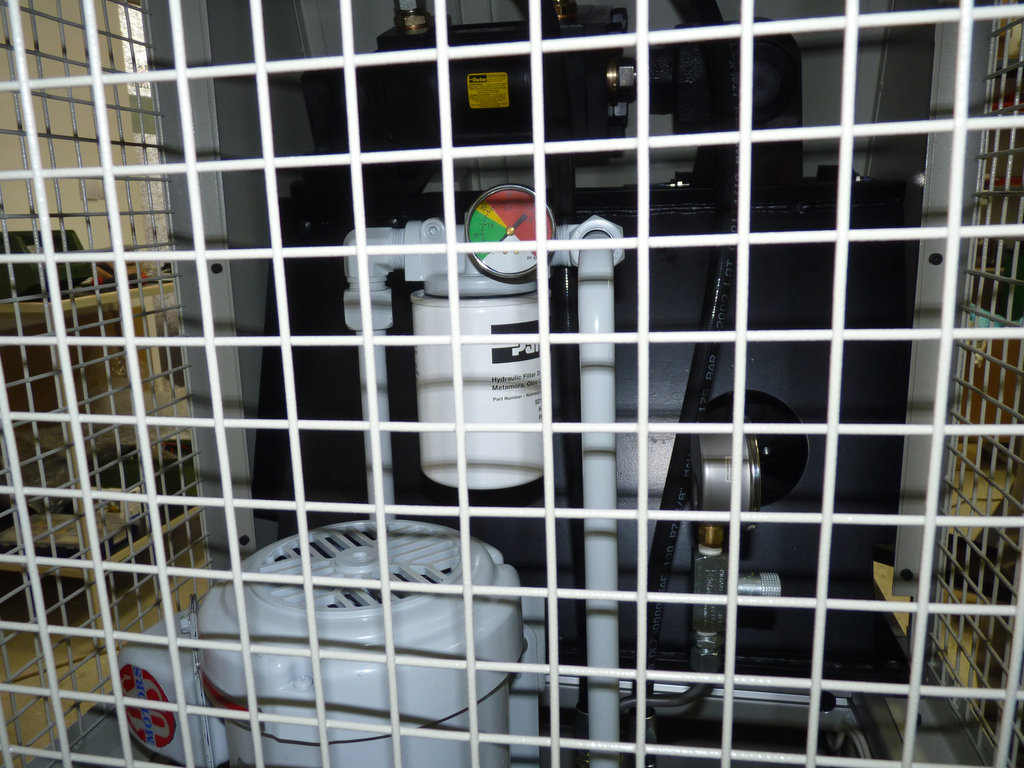

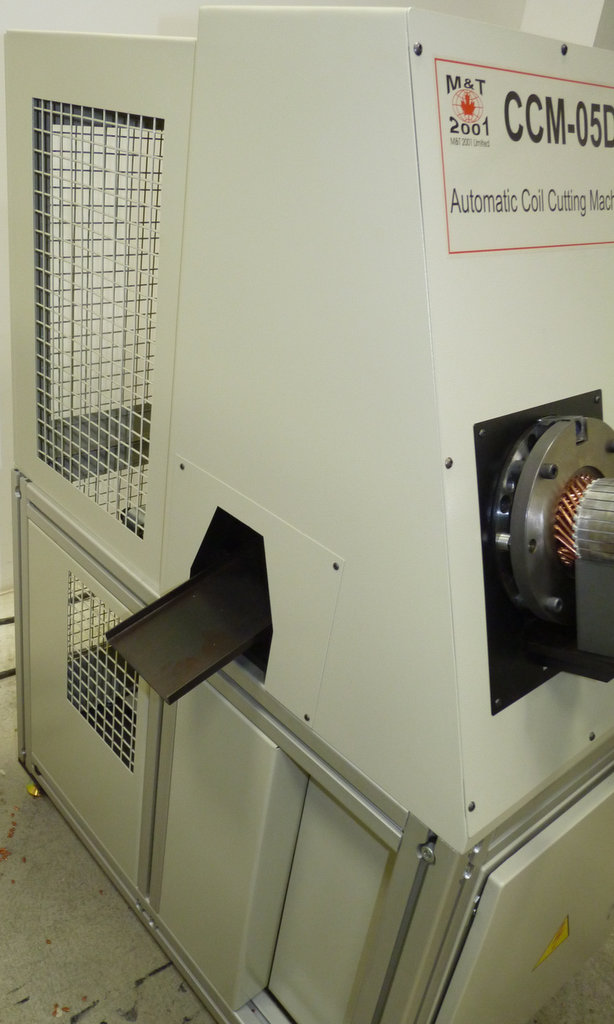

е полуавтоматична машина за отрязване краищата на фибите монтирани в ротора, след усукването им. Поставянето на ротора и свалянето му се извършват ръчно от оператор, докато работният цикъл се извършва автоматично.

Maximum diameter that are located cut wires - 85 mm

Maximum torque - 12 000 N.m

Motor Power of turbines - 1500 W

Overall dimensions - L:625, W:900, H:1335 mm

Weight - 420 kg

×

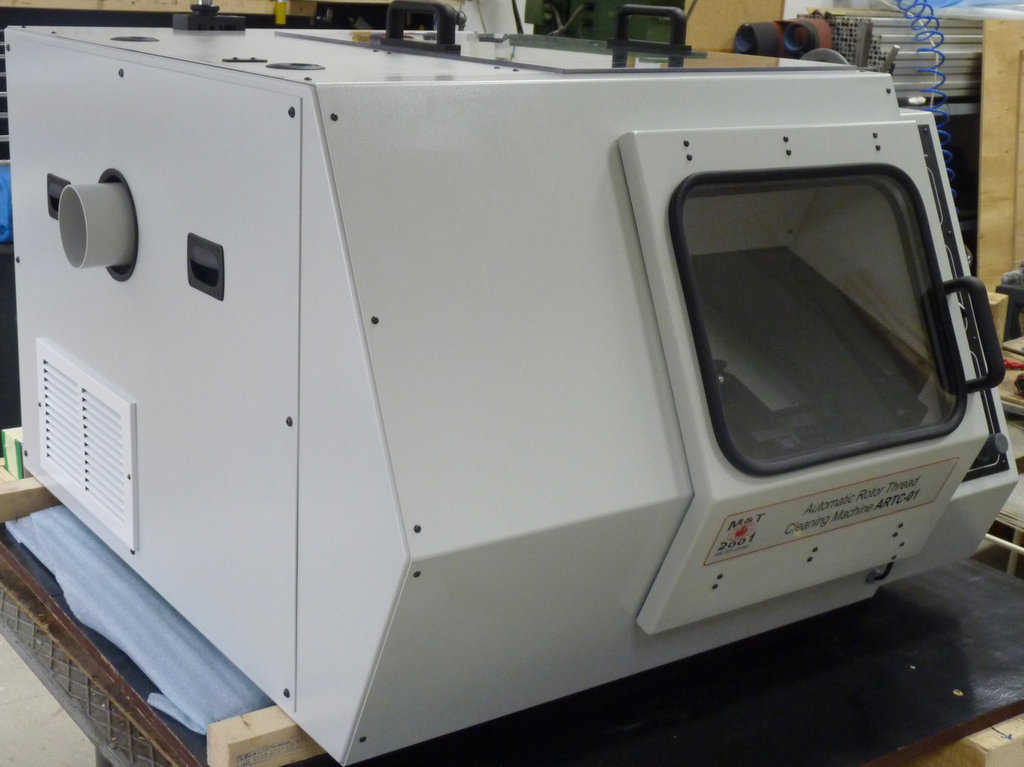

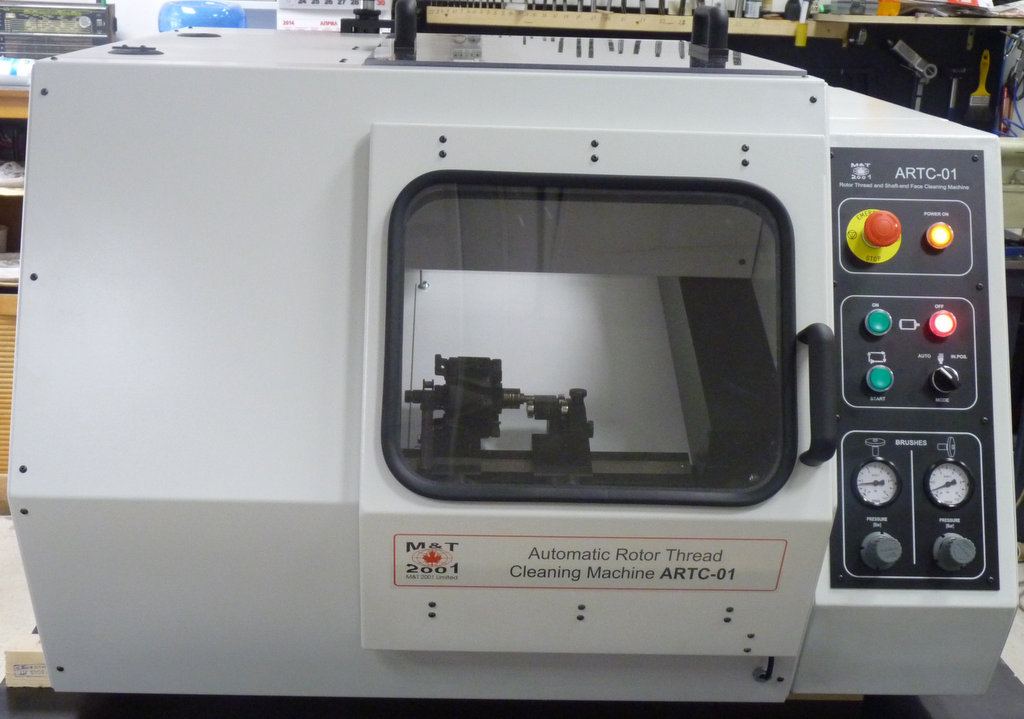

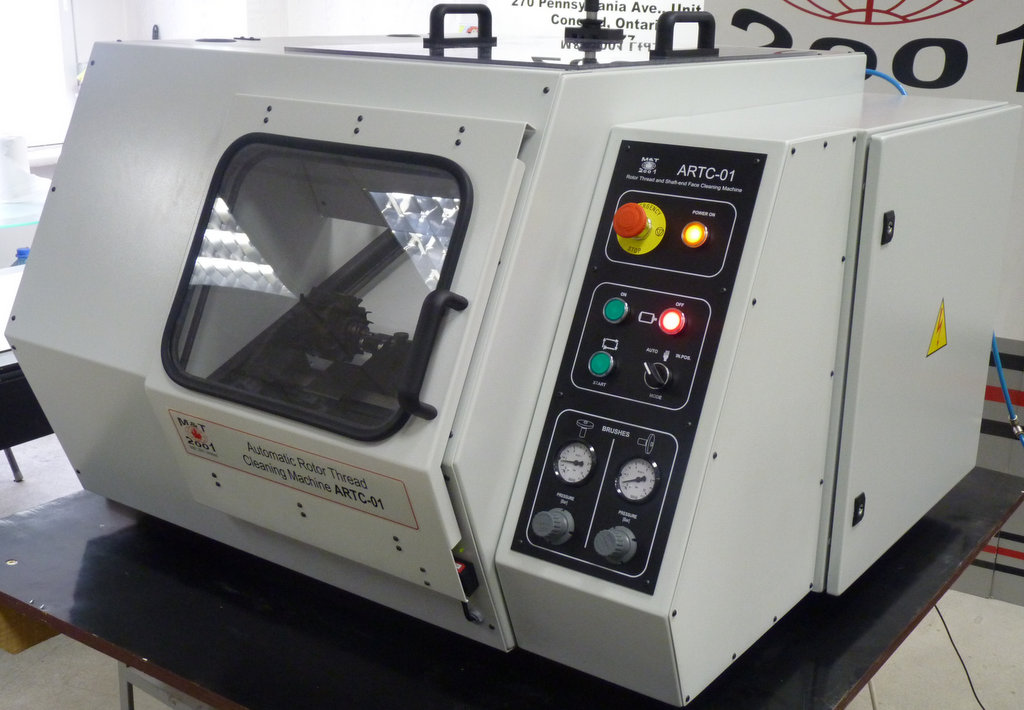

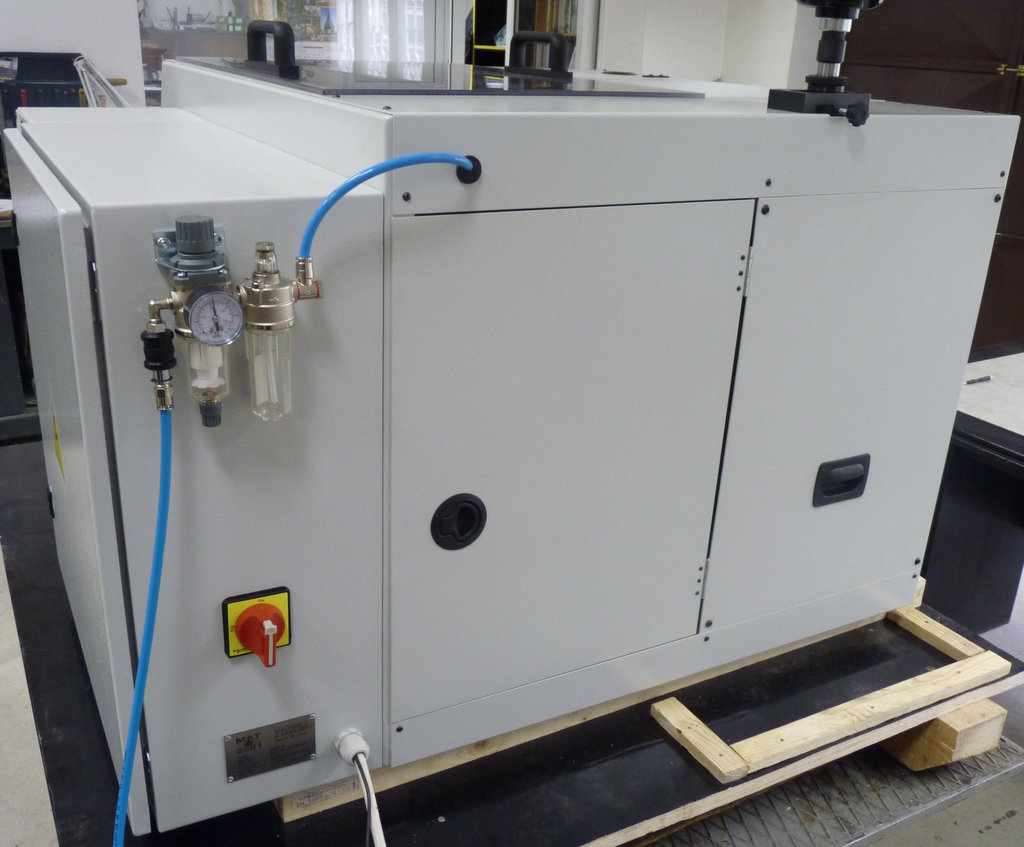

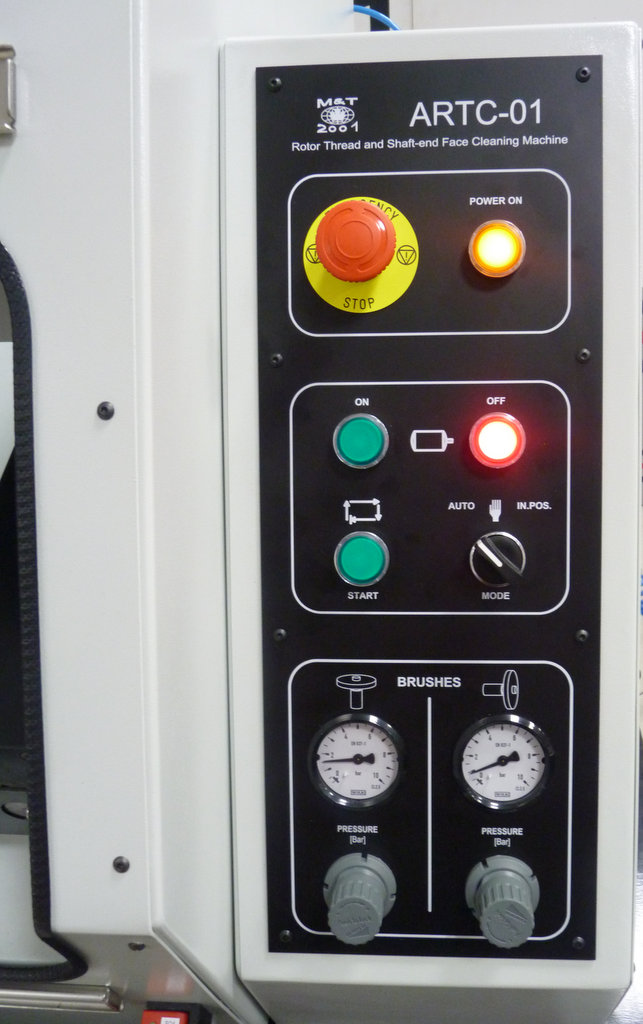

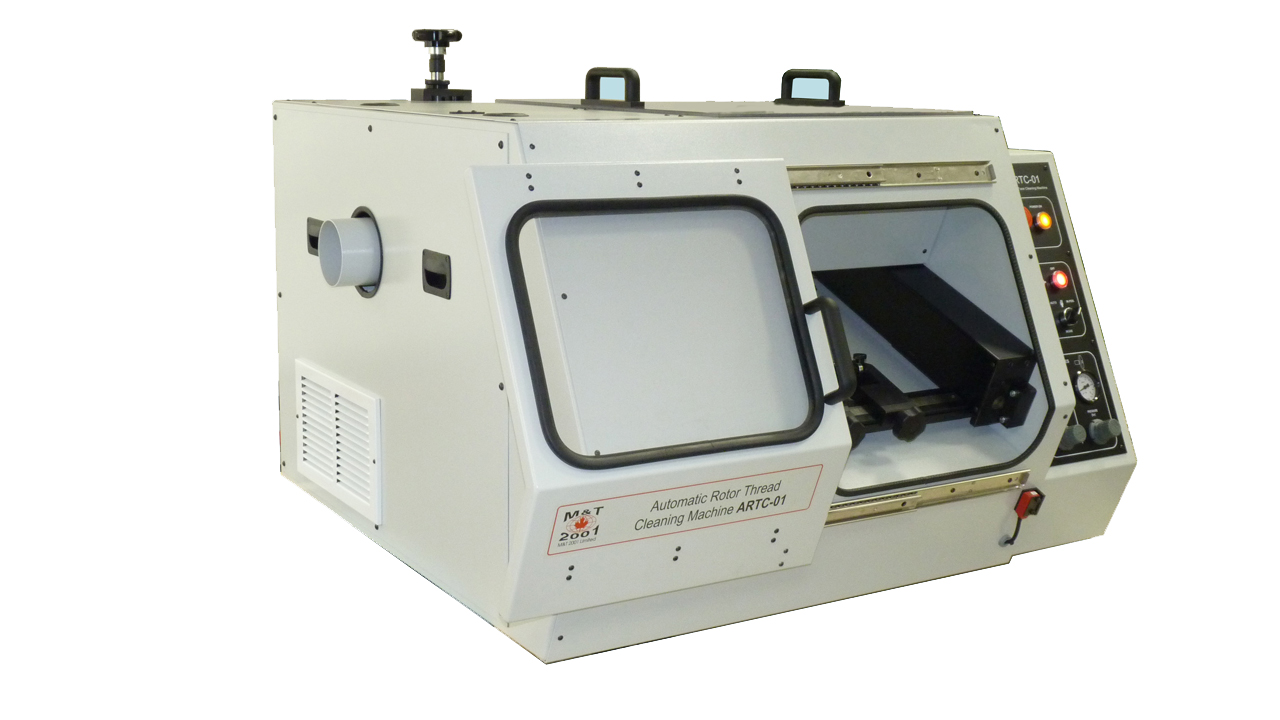

е автоматична настолна машина за едновременно почистване на резбата и челната повърхнина на краищата на ротори.

Thread length range - 10-15 mm

Maximum body diameter - 130 mm

Minimum body diameter - 80 mm

Minimum shaft length - 170 mm

Air pressure supply - 4.5-6 bar

Power supply - 3x230V / 60Hz

Overall dimensions - L:1106, W:1070, H:893 mm

Weight - 220 kg

×
